铸件尺寸(单位:mm): 151*129*117.7

压铸机品牌： HDC650/吨位：650T

模具生产商：
华泰模具有限公司

铸件使用场合、工作条件：

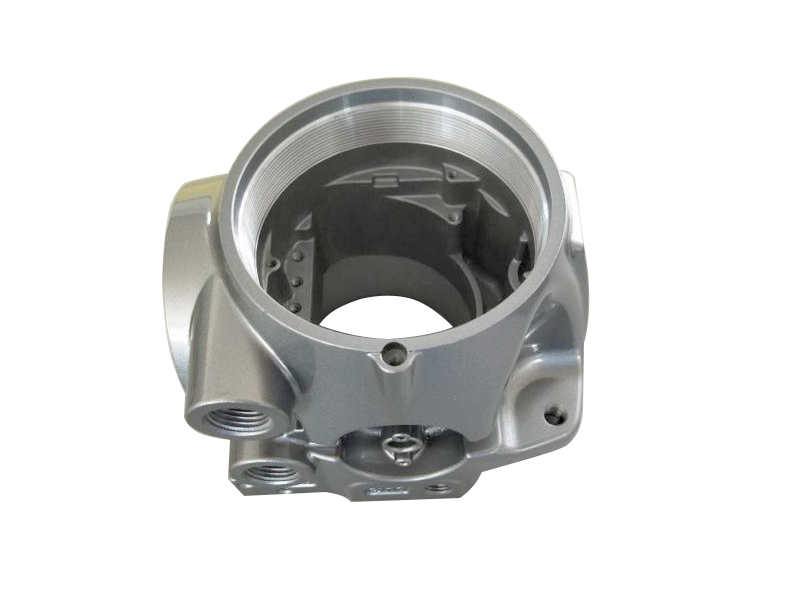

管道压力表壳

产品技术难点说明:
结构件，内部质量要求高

产品技术难点-图片:

铸件重量(单位:kg)：1.6

合金品牌及牌号: 东环ADC12

产品典型特点：
结构件

产品生产关键要求：
耐压要求

针对技术难点采取的措施:
浇铸方案结合模流分析

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 202.5*192*60

压铸机品牌： HDC650/吨位：650T

模具生产商：
华泰模具有限公司

铸件使用场合、工作条件：

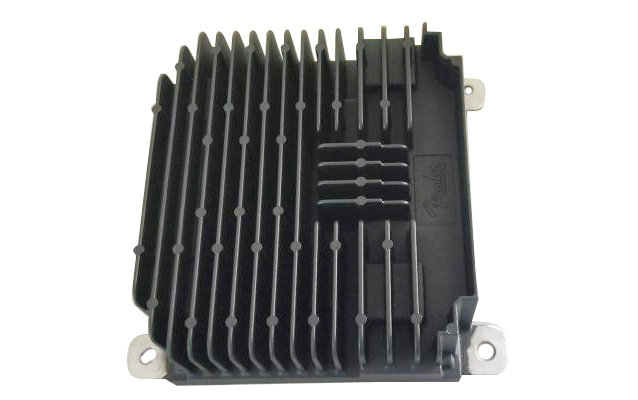

汽车音响上的放热板

产品技术难点说明:
涂装难度高

产品技术难点-图片:

铸件重量(单位:kg)：1.08

合金品牌及牌号: 东环ADC12

产品典型特点：
静电粉末涂装

产品生产关键要求：
散热

针对技术难点采取的措施:
工艺精细控制提升

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 356*159*40

压铸机品牌： DC350J-SX/吨位：350T

模具生产商：
华泰模具有限公司

铸件使用场合、工作条件：
汽车中央控制系统的前底盘

产品技术难点说明:
机加工精度要求高，多面多工位加工

产品技术难点-图片:

铸件重量(单位:kg)：0.387

合金品牌及牌号: 东环ADC12

产品典型特点：
薄壁件，多工位加工

产品生产关键要求：
薄壁件

针对技术难点采取的措施:
五轴，减少装夹次数

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 734*419*366

压铸机品牌： 意特佩雷斯压铸机/吨位：2500T

模具生产商：
广州德志

铸件使用场合、工作条件：
1. 前纵梁后板为白车身的主要构成部件，与板材、型材搭接，要求有良好的铆接和焊接特性
2. 装配在前机舱左右两侧，与门槛搭接,为碰撞过程中的受力部位，需要承受良好的耐久和碰撞特性

产品技术难点说明:
产品前后模深腔部位很多，最深的筋位深度可达240mm左右，下图前模侧在绿圈位置粘定模，导致生产无法正常进行

产品技术难点-图片:

铸件重量(单位:kg)：9.4

合金品牌及牌号: AlSi10MnMg

产品典型特点：
1.大型薄壁车身结构件
2.壁厚不均匀，产品上有较多的深腔部位，最高的筋位达240mm，成型结构复杂
3.采用高压高抽真空铸造
4. 特殊热处理工艺以满足高力学性能要求
5.高尺寸精度要求，采用进口5轴CNC设备保证尺寸精度

产品生产关键要求：
1. 50mm*300mm 的大面产品轮廓度要求0.5mm
2. 3mm薄壁加工要求壁厚公差±0.25mm
3. 产品表面（包括240mm高度深腔部位）不允许欠铸，冷隔，裂纹
4. 表面处理 （汉高5200钝化）

针对技术难点采取的措施:
模具表面特殊处理，使用专用喷雾设备和特制比例喷雾剂

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 579*429*362

压铸机品牌： 意特佩雷斯压铸机/吨位：2150 T

模具生产商：
欧洲知名模具制造商

铸件使用场合、工作条件：
1. 减震塔为主要车身结构件，通过高强度铝合金实现车身轻量化，以及碰撞过程中吸能起到较好的避震效果。
2. 减震弹簧安装支撑、雨刮器固定安装等，集成多零件的装配功能。

产品技术难点说明:
如图局部壁厚区域产品内部缩孔

产品技术难点-图片:

铸件重量(单位:kg)：4.27

合金品牌及牌号: AlSi10MnMg

产品典型特点：
1.大型薄壁车身结构件，部分位置厚大
2.采用高压高抽真空铸造
3.特殊热处理工艺以满足高力学性能要求
4.高尺寸精度要求，采用进口5轴CNC设备、以及进口液压机加工夹具进行机加工以保证尺寸精度
5.进口全自动化装配线装配5个螺纹套（M8/M10），以保证高装配精度要求

产品生产关键要求：
1. 高力学性能要求（YS≥120Mpa TS≥180Mpa EL≥10%）
2. 高内部质量要求（ASTM E505 Level 2，部分区域ASTM E505 Level 1）
3. 高尺寸精度要求 （关键部位尺寸公差要求0.1mm）
4. 表面处理 （汉高2040钝化）

针对技术难点采取的措施:
如图位置采用了局面挤压技术，解决局部厚壁区域的内部质量缺陷

针对技术难点采取的措施-图片:
