铸件尺寸(单位:mm): 344*390*122

压铸机品牌： 东芝压铸机/吨位：1650T

模具生产商：
/

铸件使用场合、工作条件：

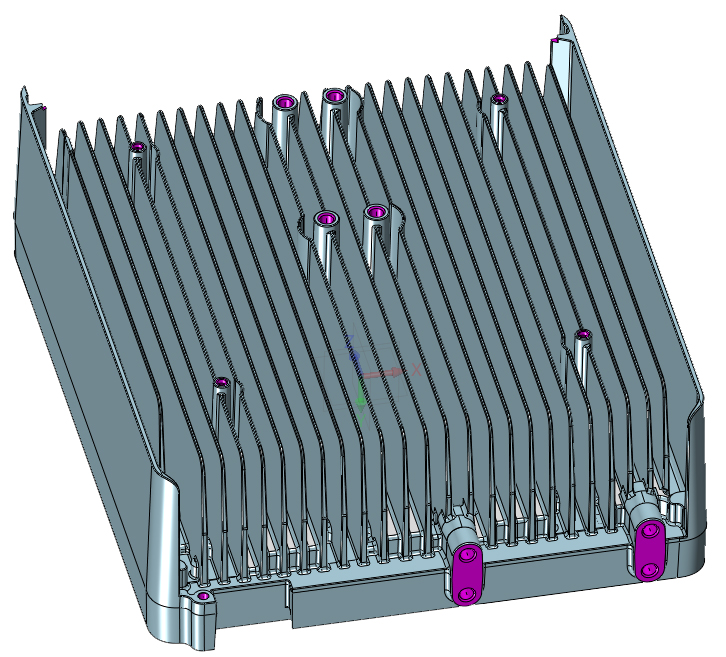

4G通信基站内散热器

产品技术难点说明:
此模具结构中采用了比较特殊的筋位模具结构以方便模具加工及方便产品筋位成型，并采用了特殊的冷却装置，另外在压铸过程中采用真空系统及半固态压铸工艺以减少筋位成型冷隔及型腔砂孔等压铸缺陷。

产品技术难点-图片:

铸件重量(单位:kg)：9.6

合金品牌及牌号: AlSi10

产品典型特点：
该款4G高导热散热器由于其散热筋为顶部1.2高度87mm关系，对产品的压铸过程带来了不小的难度，因此在此模具结构中采用了比较特殊的筋位模具结构以方便模具加工及方便产品成型，并采用了特殊的冷却装置，另外在压铸过程中采用真空系统及半固态压铸工艺以减少筋位成型冷隔及型腔砂孔等压铸缺陷。另外高导热散热器腔体作为自然风冷，是续机械风冷及液态冷却后降低能源效率设计的最佳方案。由于5G电信基站普遍采用密集设计电子元器件排布方案故热能产出惊人。故使用新材料提升导热率从而达到温度场平衡化的滤波器腔体

产品生产关键要求：
该款4G高导热散热器由于其散热筋为顶部宽度为1.2高度为87mm，对于压铸成型有不小的困难

针对技术难点采取的措施:
/

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 110*27

压铸机品牌： 捷讯压铸机/吨位：200吨

模具生产商：
宁波市鄞州五联兴家居日用品有限公司

铸件使用场合、工作条件：
室内灯具

产品技术难点说明:
/

产品技术难点-图片:

铸件重量(单位:kg)：0.078

合金品牌及牌号: A380

产品典型特点：
电镀 盐雾测试72小时

产品生产关键要求：
产品需要气密性测试在1.7MPa气压下1分钟泄露量小于12cc

针对技术难点采取的措施:
/

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 160*155*86

压铸机品牌： 力劲压铸机/吨位：280T

模具生产商：
宏铭

铸件使用场合、工作条件：

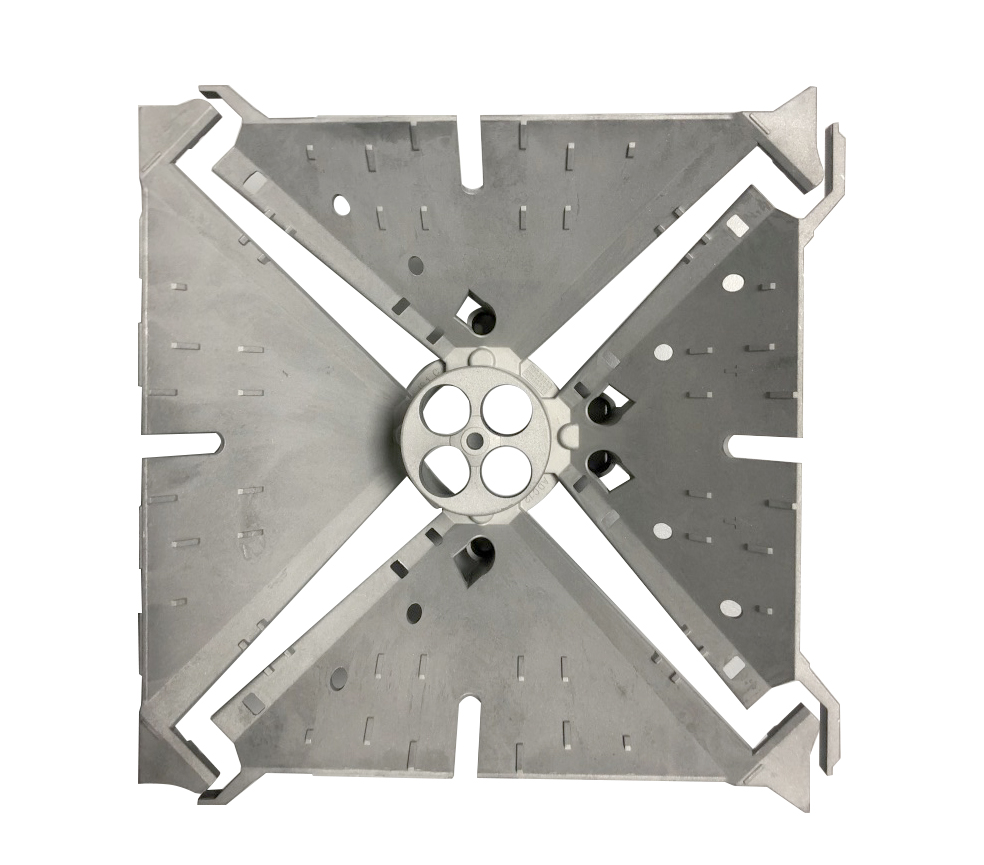

户外，零下60°- 零上80°

产品技术难点说明:
产品结构角度要求公差+/-0.25°

产品技术难点-图片:

铸件重量(单位:kg)：0.19

合金品牌及牌号: 华银ADC12

产品典型特点：
产品结构复杂异型，薄壁，对一次成型角度要求高

产品生产关键要求：
产品有20个焊接点，对产品的散热要求非常高并且变形量不超过0.05mm

针对技术难点采取的措施:
压铸时模具进行保压延迟脱模时间

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 320*220*120

压铸机品牌： 上海力劲压铸机/吨位：DCC800

模具生产商：
宁波北仑卡慕机械有限公司

铸件使用场合、工作条件：

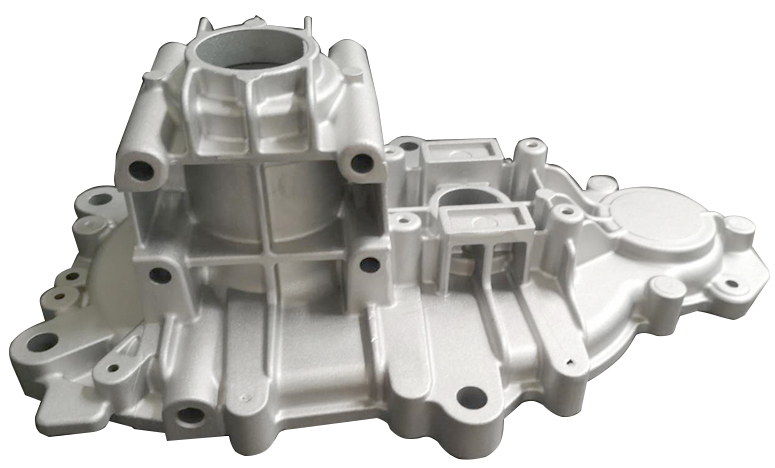

汽车变速箱

产品技术难点说明:
下图黄色标记部位产品耐压要求高，耐压达到17公斤力，一般压铸件只需要几公斤的压力

产品技术难点-图片:

铸件重量(单位:kg)：1.6

合金品牌及牌号: ADC12

产品典型特点：
气密性和加工精度要求高

产品生产关键要求：
产品需要气密性测试在1.5MPa气压下1分钟泄露量小于14cc

针对技术难点采取的措施:
如下图标记孔内采用了局面挤压技术。

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 75.7*49.3

压铸机品牌： 400T

模具生产商：
东莞市圣安模具实业有限公司

铸件使用场合、工作条件：

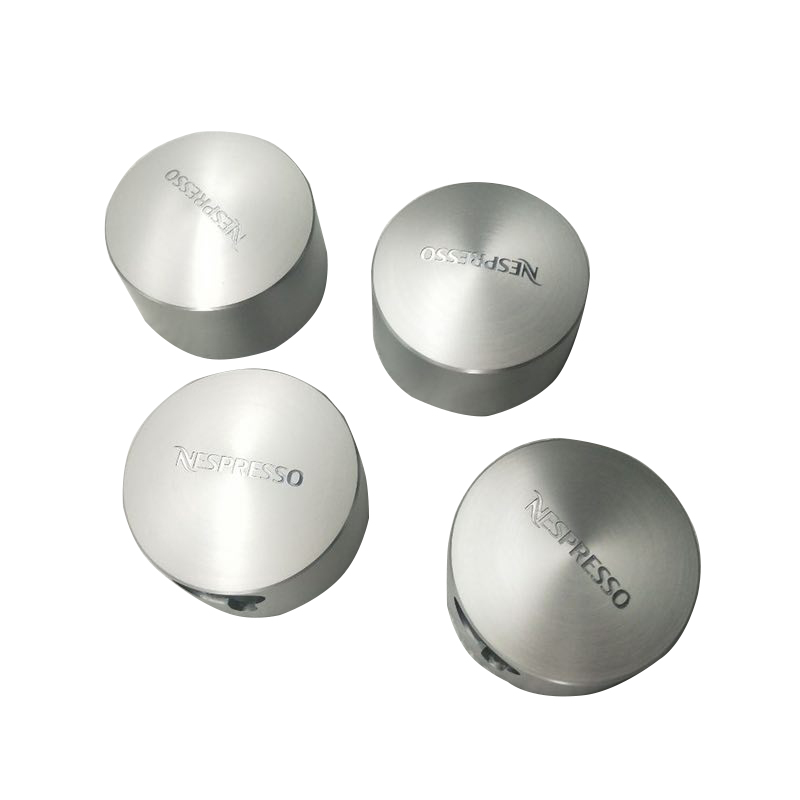

压铸件为家庭用咖啡机，日常生活所需，使用频率高，压铸件环境所气候变化无异常。

产品技术难点说明:
咖啡机旋钮使用频率高，外观要求高，需达到A级，且需电镀。

产品技术难点-图片:

铸件重量(单位:kg)：0.5

合金品牌及牌号: /

产品典型特点：
铝合金外观A级要求，表面电镀

产品生产关键要求：
产品需要气密性测试在1.7MPa气压下1分钟泄露量小于12cc
产品压铸件外观达A级锌铝合金，且表面电镀。

针对技术难点采取的措施:
/

针对技术难点采取的措施-图片:
