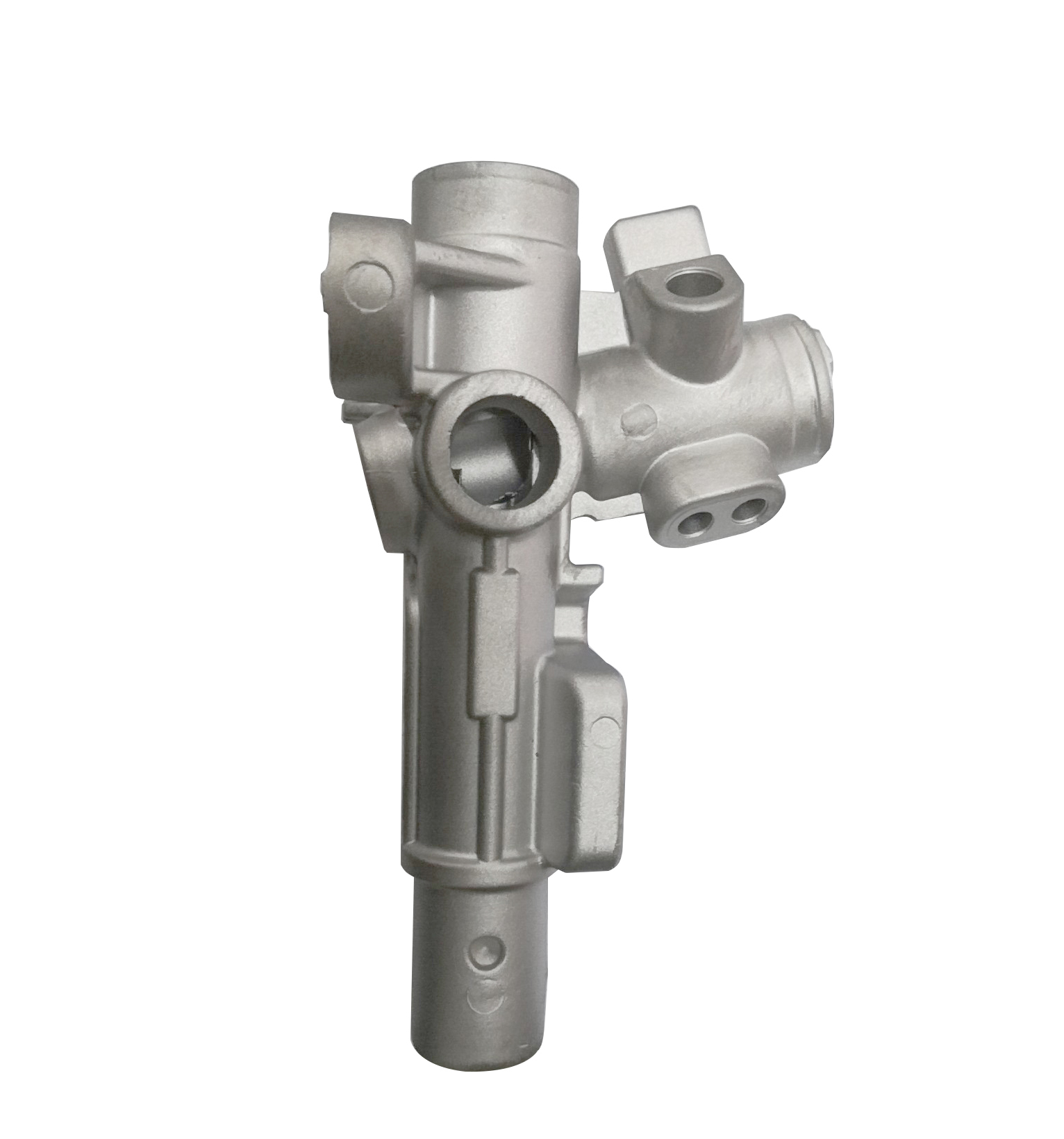

铸件尺寸(单位:mm): 260*120*110

压铸机品牌： 力劲/ 压铸机吨位： 500T

模具生产商：
浙江精湛化油器有限公司

铸件使用场合、工作条件：
汽车在高速、长期工作时，安全可靠

产品技术难点说明:
毛坯结构复杂、设计制作难度大，压铸成型困难，强度要求高，力劲500T全自动压铸，工艺稳定

产品技术难点-图片:

铸件重量(单位:kg)：1.1

合金品牌及牌号: ADC12

产品典型特点：
受力、安全

产品生产关键要求：
产品强度要求高，材料选用国标102铝合金，工作时能承受2.65MaP以上抗拉强度，

针对技术难点采取的措施:
模具设计优秀、采用了6个抽芯，加工工艺精细，压铸工艺优化，采用(?)

针对技术难点采取的措施-图片:

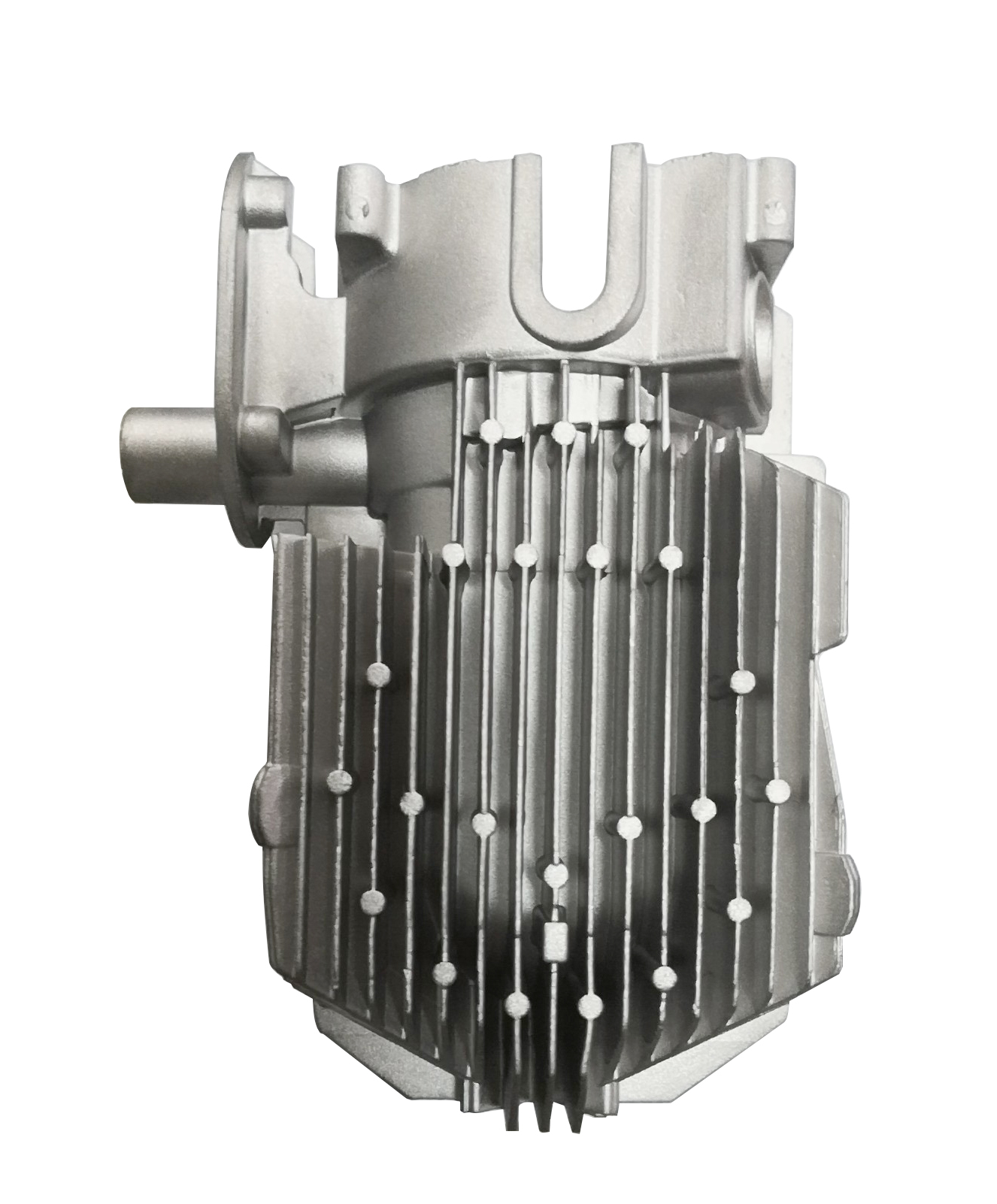

铸件尺寸(单位:mm): 240*120*170

压铸机品牌： 力劲/ 压铸机吨位： 500T

模具生产商：
浙江精湛化油器有限公司

铸件使用场合、工作条件：
汽车在寒冷地区、气温在零下20~30℃时起用驻车燃油加热器汽车发动机加热，便于汽车起动，同时对驾驶室供暖，改变驾驶环境，

产品技术难点说明:
毛坯散热片多并且壁薄，成型困难，燃烧室受力大、强度要求高

产品技术难点-图片:

铸件重量(单位:kg)：1.8

合金品牌及牌号: ADC12

产品典型特点：
薄壁、受力、安全、密封

产品生产关键要求：
产品散热性能要好，燃烧室工作时能承受5Mpa压力

针对技术难点采取的措施:
模具材料采用日本进口料，加工工艺精细，

针对技术难点采取的措施-图片:

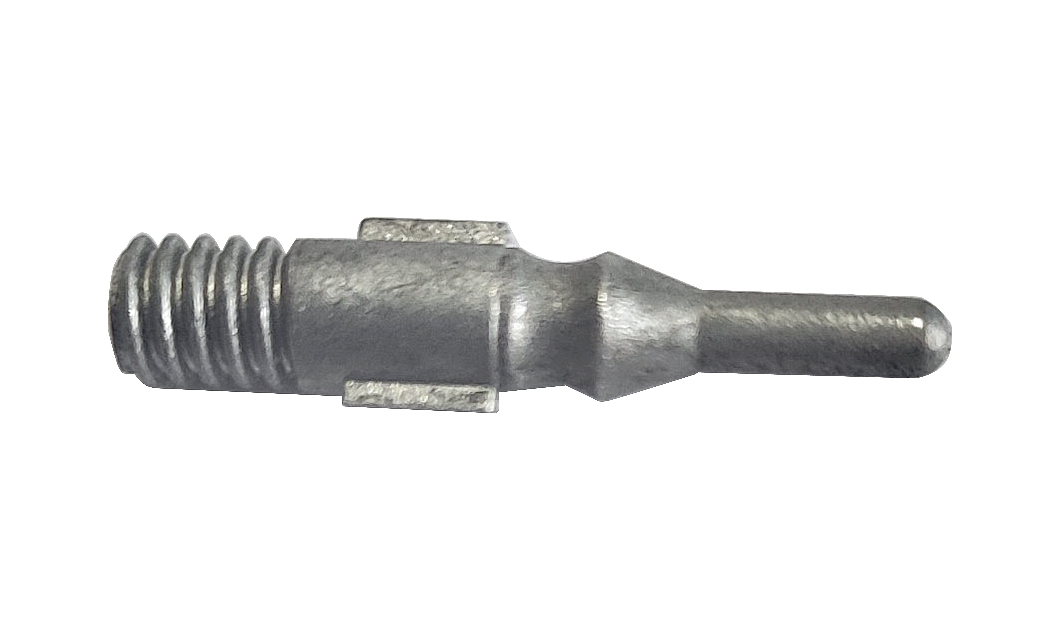

铸件尺寸(单位:mm): 26.4*6.65*5

压铸机品牌： 晋泰压铸机/吨位：35T

模具生产商：
东莞市德成精密模具有限公司

铸件使用场合、工作条件：
/

产品技术难点说明:
单面小孔1.5入子与1.5抽芯针碰穿，由于接触面小，抽芯细，抽芯易产生疲劳，螺牙电镀后过通止规

产品技术难点-图片:

铸件重量(单位:kg)：0.0013

合金品牌及牌号: /

产品典型特点：
1， 单面1.5出气孔碰穿；
2， M5粗牙过通止规

产品生产关键要求：
单孔1.5与直孔1.5长度24.8圆柱碰穿，无可有毛刺
螺牙需过通止规

针对技术难点采取的措施:
模具抽芯做改善，防止其产生疲劳，螺牙外径控制在公差+0.02/-0.02

针对技术难点采取的措施-图片:

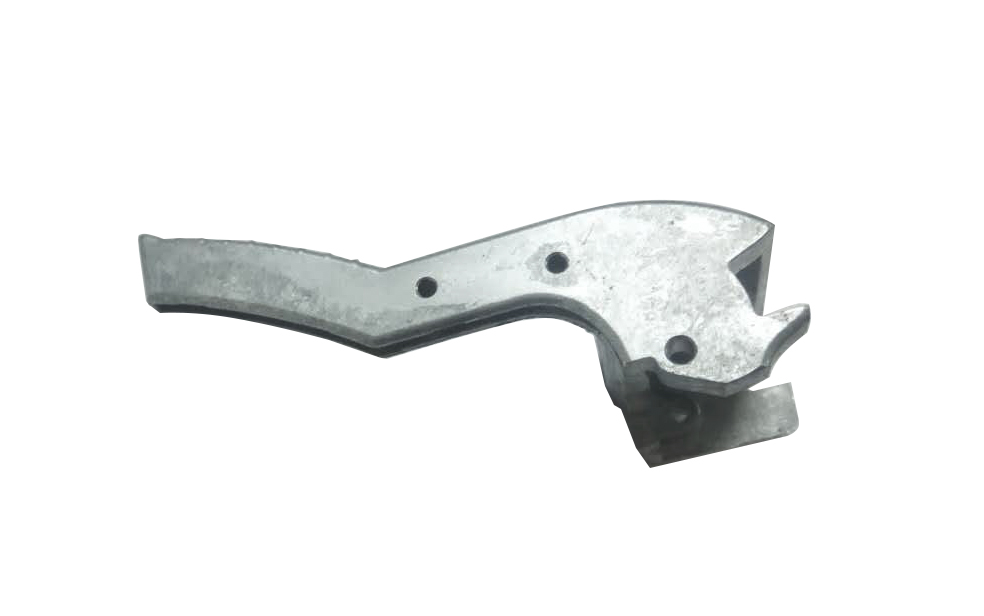

铸件尺寸(单位:mm): 61*24.9*32

压铸机品牌： 力劲压铸机/吨位：88T

模具生产商：
东莞市德成精密模具有限公司

铸件使用场合、工作条件：
/

产品技术难点说明:
1.1壁厚不变形，所有圆孔碰破，产品表面无明显结合线，产品周边无毛刺现象

产品技术难点-图片:

铸件重量(单位:kg)：0.0243

合金品牌及牌号: /

产品典型特点：
1. 壁厚1.1无变形；
2.行位碰破面无毛刺

产品生产关键要求：
所有小圆孔碰破，1.1壁厚不能变形，产品表面结合线不能明显，产品外观不能有毛刺

针对技术难点采取的措施:
行位需紧配，顶针顶出受力需均匀

针对技术难点采取的措施-图片:

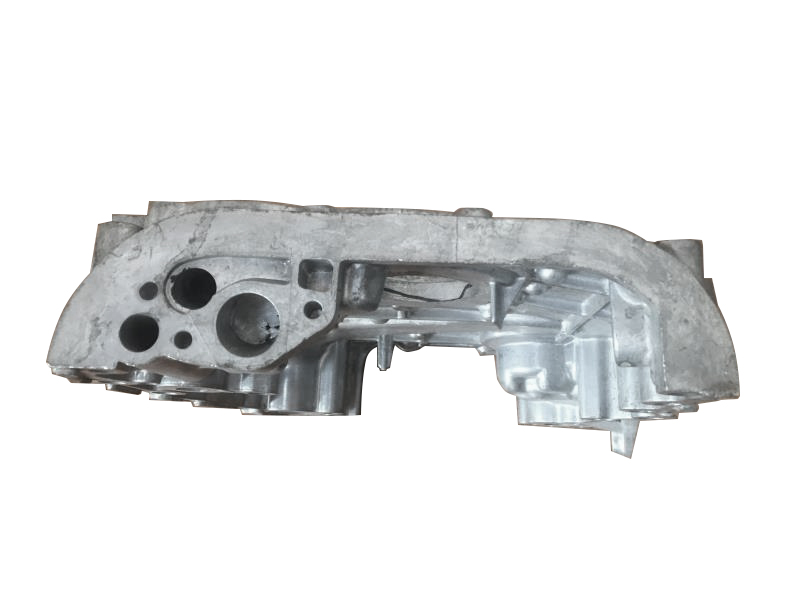

铸件尺寸(单位:mm): 293*275*73

压铸机品牌： 伊之密压铸机/吨位： 650T

模具生产商：
宁波伟义模具厂

铸件使用场合、工作条件：
汽车机油泵体

产品技术难点说明:
下图中三个孔的斜度不同，最左边的孔原本是实心需要加工，加工后产品内部气孔无法控制，有疏松。

产品技术难点-图片:

铸件重量(单位:kg)：2.65

合金品牌及牌号: 美臣ADC12

产品典型特点：
无气孔、外观要求高

产品生产关键要求：
产品无气孔

针对技术难点采取的措施:
在模具上使用抽芯加滑块的方式减少加工余量，解决气孔问题

针对技术难点采取的措施-图片:
