铸件尺寸(单位:mm): 129*119*76

压铸机品牌： 布勒压铸机/吨位：840吨

模具生产商：
/

铸件使用场合、工作条件：
水气连动阀阀体

产品技术难点说明:
结构复炸，四面滑块，进料口位置难以设置。

内部通道共六组，相互连通。

产品整理致密要求极高，并6组通道要求分体进行泄露测试。

产品技术难点-图片:

铸件重量(单位:kg)：0.35

合金品牌及牌号: Alsi9cu3

产品典型特点：
产品多腔，结构复杂，气密性要求高

产品生产关键要求：
150 mbar 的压力做泄漏测试
20cm3 /h.泄漏量

针对技术难点采取的措施:
取消一面滑块结构，设置进料口，后期采用机加工形式成型。

模具整体采用油冷却进行模具温度控制（滑块在内）

模温机配合喷涂控制模具温度，达到内部致密要求。

后期进行全检测试。

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 467*280*82

压铸机品牌： 布勒压铸机/吨位：1400吨

模具生产商：
/

铸件使用场合、工作条件：

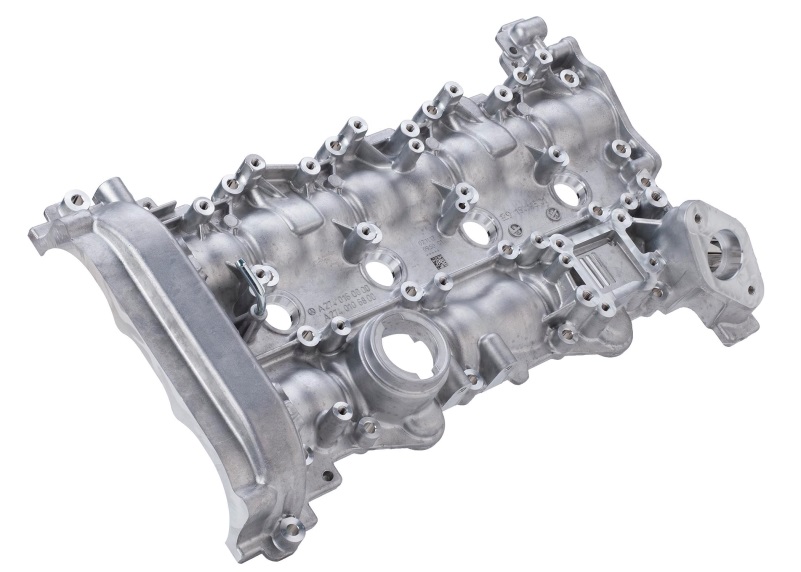

发动机缸体上的罩壳，能够防止外界杂质进入到发动机内，同时起到密封的作用。

产品技术难点说明:
产品致密性要求高，局部壁厚的位置，缩孔很难控制。

产品技术难点-图片:

铸件重量(单位:kg)：2.99

合金品牌及牌号: Alsi9cu3

产品典型特点：
砂孔和气密性要求高

产品生产关键要求：
5 bar 的压力做泄漏测试
0.5 cm³泄漏量

针对技术难点采取的措施:
在模具壁厚位置，添加挤压销功能，在产品成型后，进行挤压。

挤压的时间控制对挤压的效果有着严重的影响。

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 160*180*120

压铸机品牌： 力劲压铸机/吨位：500t

模具生产商：
宁波纵驰机械科技有限公司

铸件使用场合、工作条件：
机床主轴箱、机床进给箱、变速箱体、减速箱体、发动机缸体和机座等

产品技术难点说明:
产品加工后进行5-10MPa抗破坏测试要求无损坏及跑机不能泄露

产品技术难点-图片:

铸件重量(单位:kg)：0.85

合金品牌及牌号: 江西保太ADC12

产品典型特点：

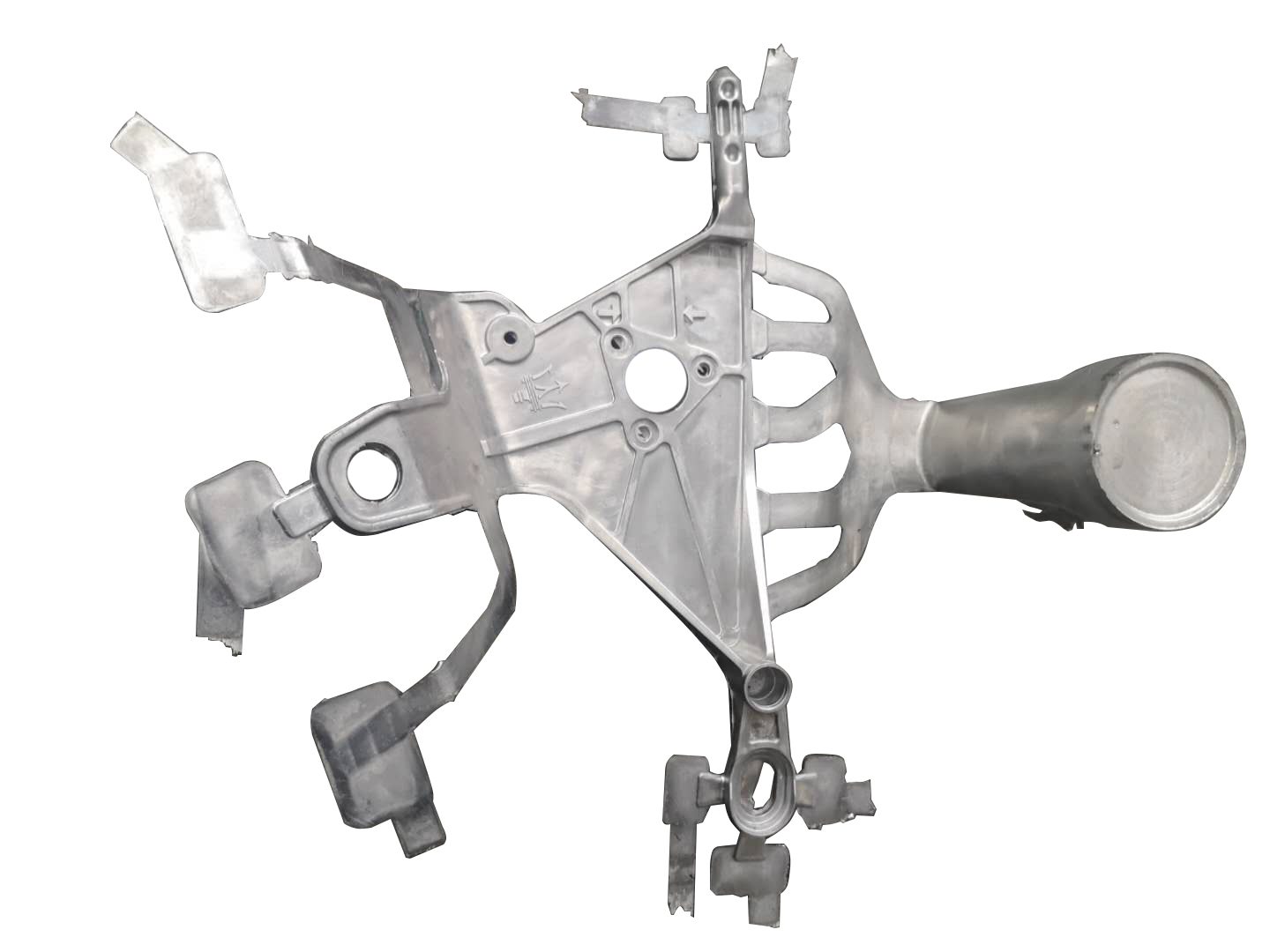

汽车雨刮支架、产品对气孔要求比较高。要求变形量0.2以内。

产品生产关键要求：
产品加工后进行10-12MPa抗破坏测试要求无损坏

针对技术难点采取的措施:
在模具及产品设计之初对浇口进料要合理。模具加工配合精度要保证

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 200*180*150

压铸机品牌： 力劲压铸机/吨位：800t

模具生产商：
宁波纵驰机械科技有限公司

铸件使用场合、工作条件：
机床主轴箱、机床进给箱、变速箱体、减速箱体、发动机缸体和机座等

产品技术难点说明:
产品加工后进行5-10MPa抗破坏测试要求无损坏及跑机不能泄露

产品技术难点-图片:

铸件重量(单位:kg)：2.8

合金品牌及牌号: 江西保太ADC12

产品典型特点：

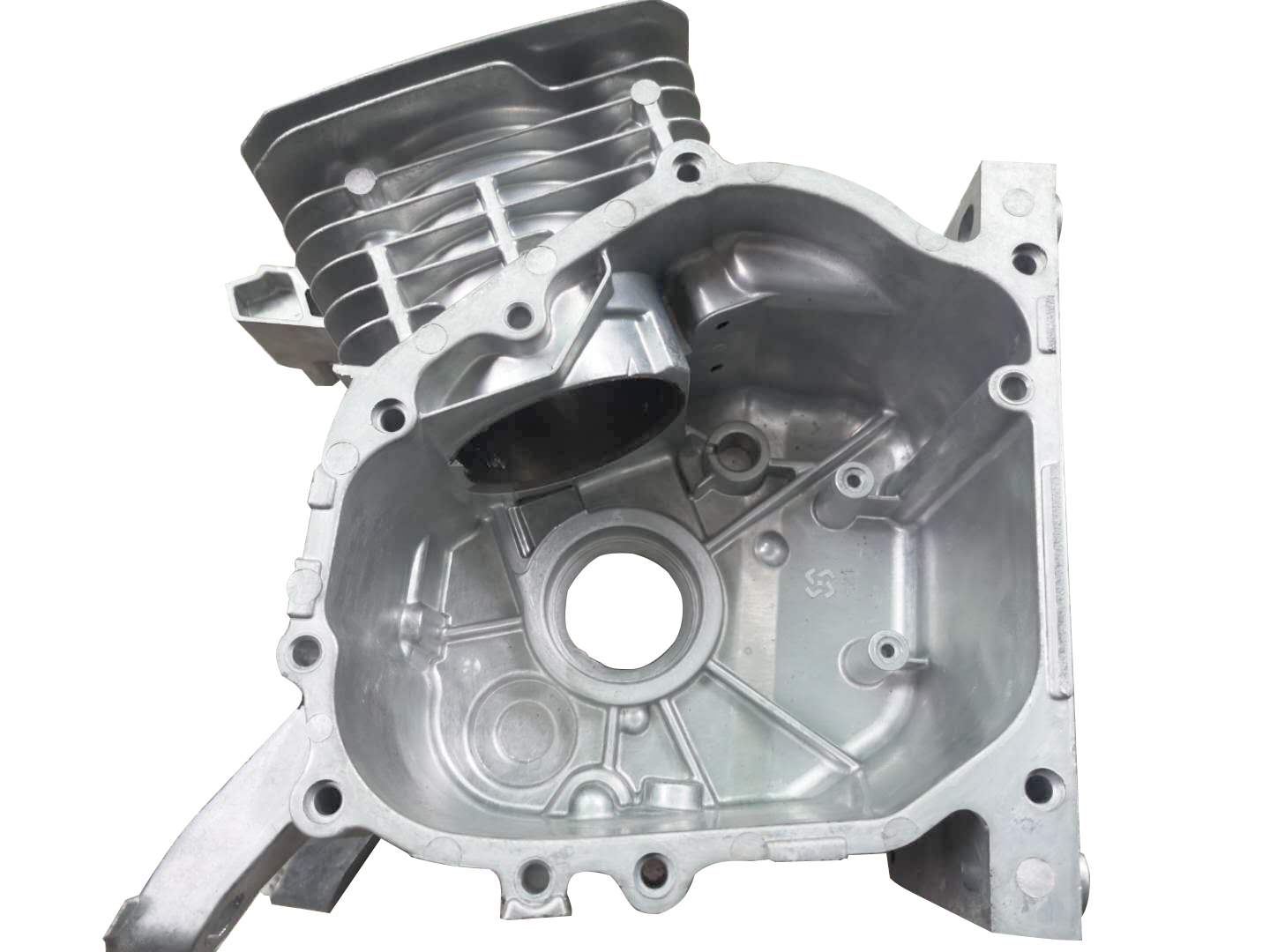

通机168箱体、滑块多，产品对气孔要求比较高。

产品生产关键要求：
产品加工后进行5-10MPa抗破坏测试要求无损坏及跑机不能泄露

针对技术难点采取的措施:
在模具及产品设计之初对浇口进料要合理。模具加工配合精度要保证

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 210*239*136

压铸机品牌： 力劲压铸机/吨位：800t

模具生产商：
宁波纵驰机械科技有限公司

铸件使用场合、工作条件：
机床主轴箱、机床进给箱、变速箱体、减速箱体、发动机缸体和机座等

产品技术难点说明:
产品加工后进行5-10MPa抗破坏测试要求无损坏及跑机不能泄露

产品技术难点-图片:

铸件重量(单位:kg)：3.25

合金品牌及牌号: 江西保太ADC12

产品典型特点：
RV减速箱体、滑块多，产品对气孔要求比较高。加工面多，我公司的中心进料的模具的使用寿命长。效率高

产品生产关键要求：
产品加工后进行5-10MPa抗破坏测试要求无损坏及跑机不能泄露

针对技术难点采取的措施:
在模具及产品设计之初对浇口进料要合理。模具加工配合精度要保证

针对技术难点采取的措施-图片:
