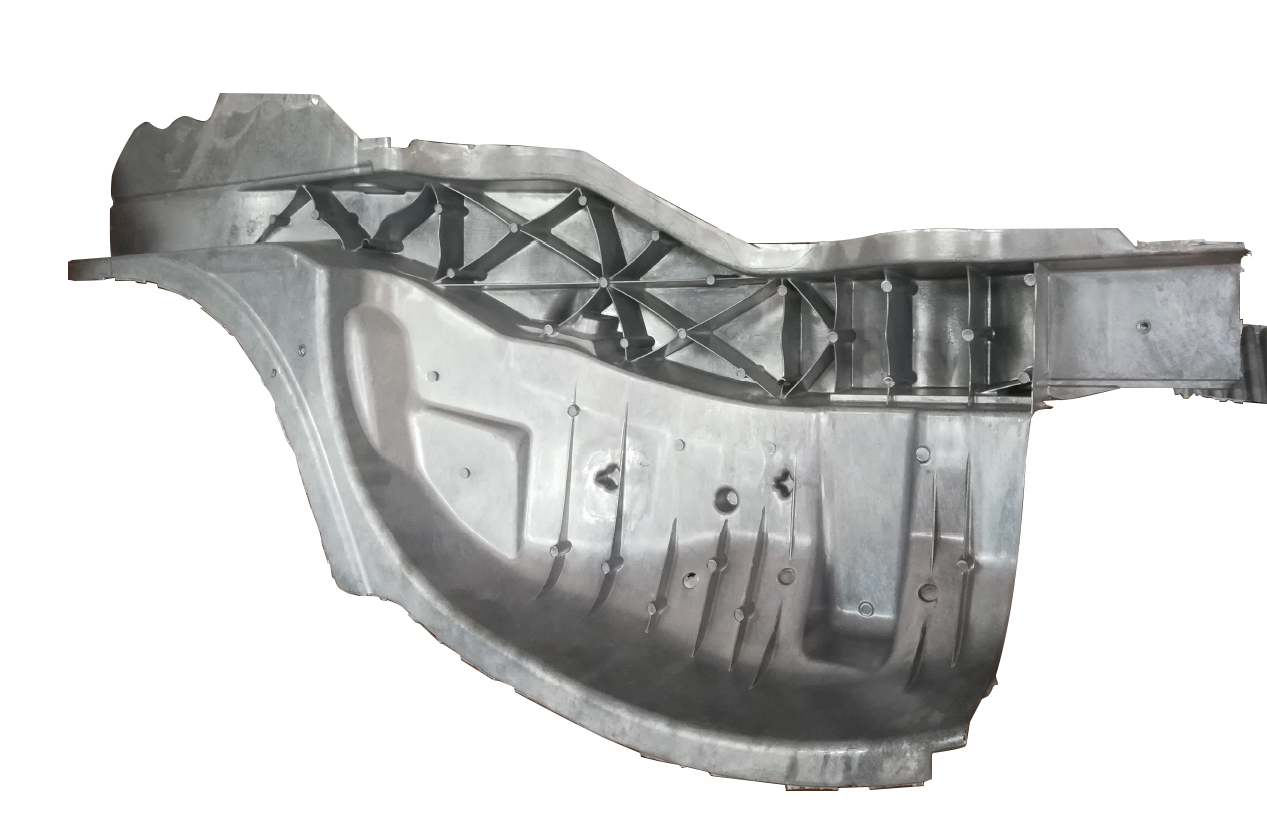

铸件尺寸(单位:mm): 1300*530*400

压铸机品牌： 布勒 3500t

模具生产商：
宁波市北仑赛维达机械有限公司

铸件使用场合、工作条件：
下车身

产品技术难点说明:
产品与后轮罩组合为一体，产品成型难、性能要求高

产品技术难点-图片:

铸件重量(单位:kg)：9.5

合金品牌及牌号: ALSI10MGMN

产品典型特点：
汽车轻量化典型产品——后纵梁，产品壁薄、轻

产品生产关键要求：
抗拉强度180 屈服强度120 延伸率10%

针对技术难点采取的措施:

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 465*460*202

压铸机品牌： 三基压铸机/吨位：1600吨

模具生产商：
宁波市北仑宇达模具制造有限公司

铸件使用场合、工作条件：
大型工业用散热器设备

产品技术难点说明:
如图毛坯内腔安装面平面度要求0.4

产品技术难点-图片:

铸件重量(单位:kg)：12.58

合金品牌及牌号: 永康佳丽LM6

产品典型特点：
1.大型工业用散热器功能件
2.内腔安装面平面度要求0.4
3.紧密型超高散热筋

产品生产关键要求：
1.内腔安装面平面度要求0.4
2.喷塑后表面应耐GB2423.18交变盐雾试验72小时

针对技术难点采取的措施:
产品反面专门设计了一副较为特殊的局部整形工装在液压机设备上，实现整形以符合客户要求。

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 187*162*97

压铸机品牌： 力劲压铸机/吨位：500T

模具生产商：
宁波市北仑宇达模具制造有限公司

铸件使用场合、工作条件：
汽车制动系统

产品技术难点说明:
机加工产品圆度要求0.015

产品技术难点-图片:

铸件重量(单位:kg)：1.1

合金品牌及牌号: 永康佳丽ADC12

产品典型特点：
1.汽车制动系统阀体
2.机加工加工难度较高
3.气密性要求
4.气孔要求

产品生产关键要求：
1.气密性要求：0.2MPa后保压300s无泄漏
2.机加工圆度要求：0.015
3.气孔标准为：ASTM E-505·2

针对技术难点采取的措施:
采用了比较特殊的数控车床工装夹具及四轴CNC工装夹具，四轴CNC加工完成后再数控车床加工两端三个内孔。

针对技术难点采取的措施-图片:

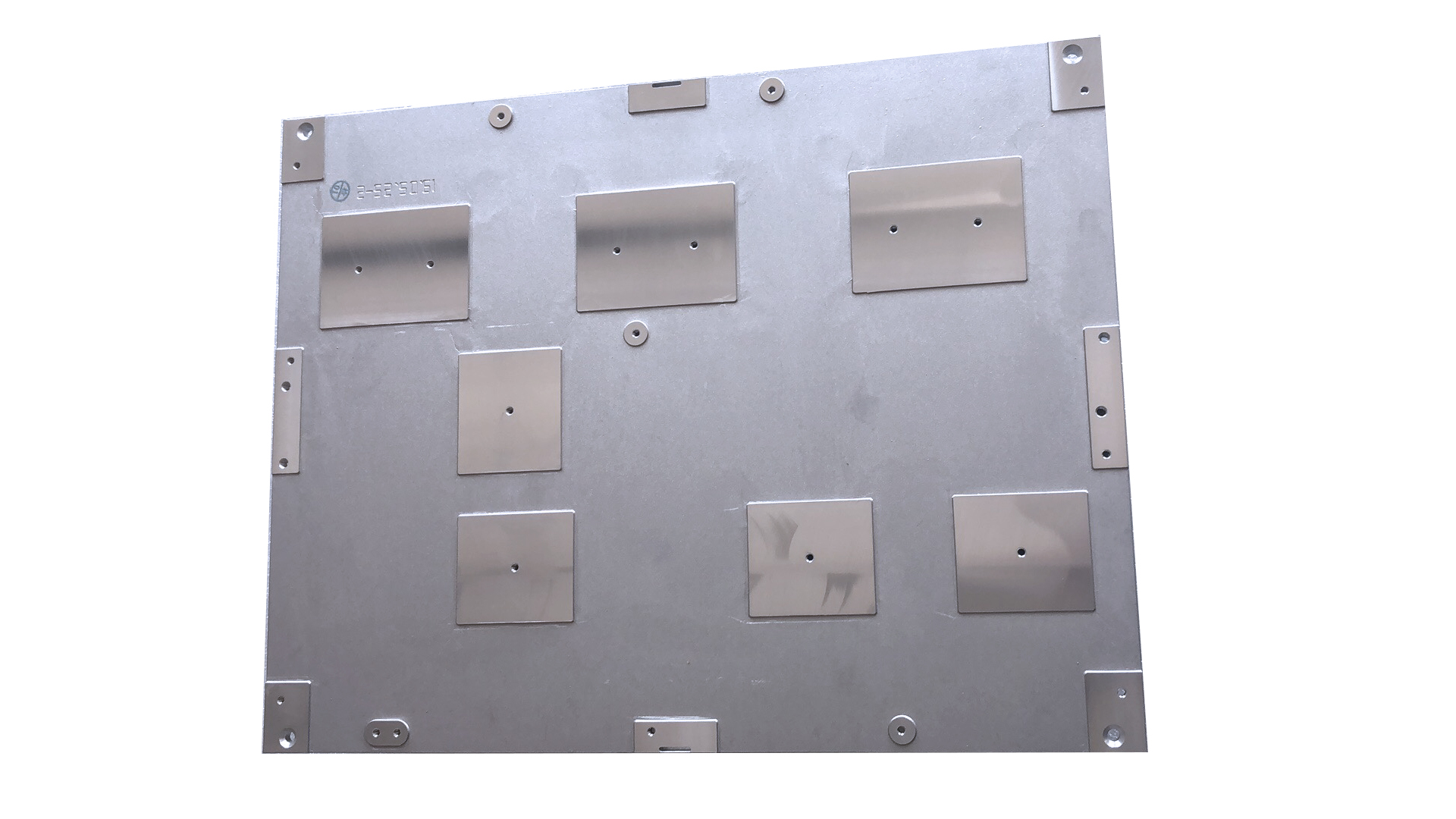

铸件尺寸(单位:mm): 427.5*330.5*75

压铸机品牌： 三基压铸机/吨位：1600吨

模具生产商：
宁波市北仑宇达模具制造有限公司

铸件使用场合、工作条件：
工业机器人

产品技术难点说明:
1.机加工平面度要求:0.1/100
2.气孔要求：1平方厘米内不超过5个孔,其中4个不超过0.1mm,1个不超过0.2mm

产品技术难点-图片:

铸件重量(单位:kg)：7.982

合金品牌及牌号: 永康佳丽ADC12

产品典型特点：
1.工业机器人设备上功能件
2.紧密型超高散热筋
3.机加工平面度要求较高
4.气孔要求较高

产品生产关键要求：
1.产品气孔要求:1平方厘米内不超过5个孔,其中4个不超过0.1mm,1个不超过0.2mm;
2.机加工面平面度要求:O.43,O.1/100;
3.所有螺纹孔位置度要求:Φ 0.2

针对技术难点采取的措施:
1、采用了一种装有浮动支撑缸的工装夹具,解决了毛坯支撑面变形不一
致问题,墩大化减小机加工反弹的同时使得加工过程稳定性更高。
2、调整熔炼、喷涂工艺,改善压射速度和高速切换起点。

针对技术难点采取的措施-图片:

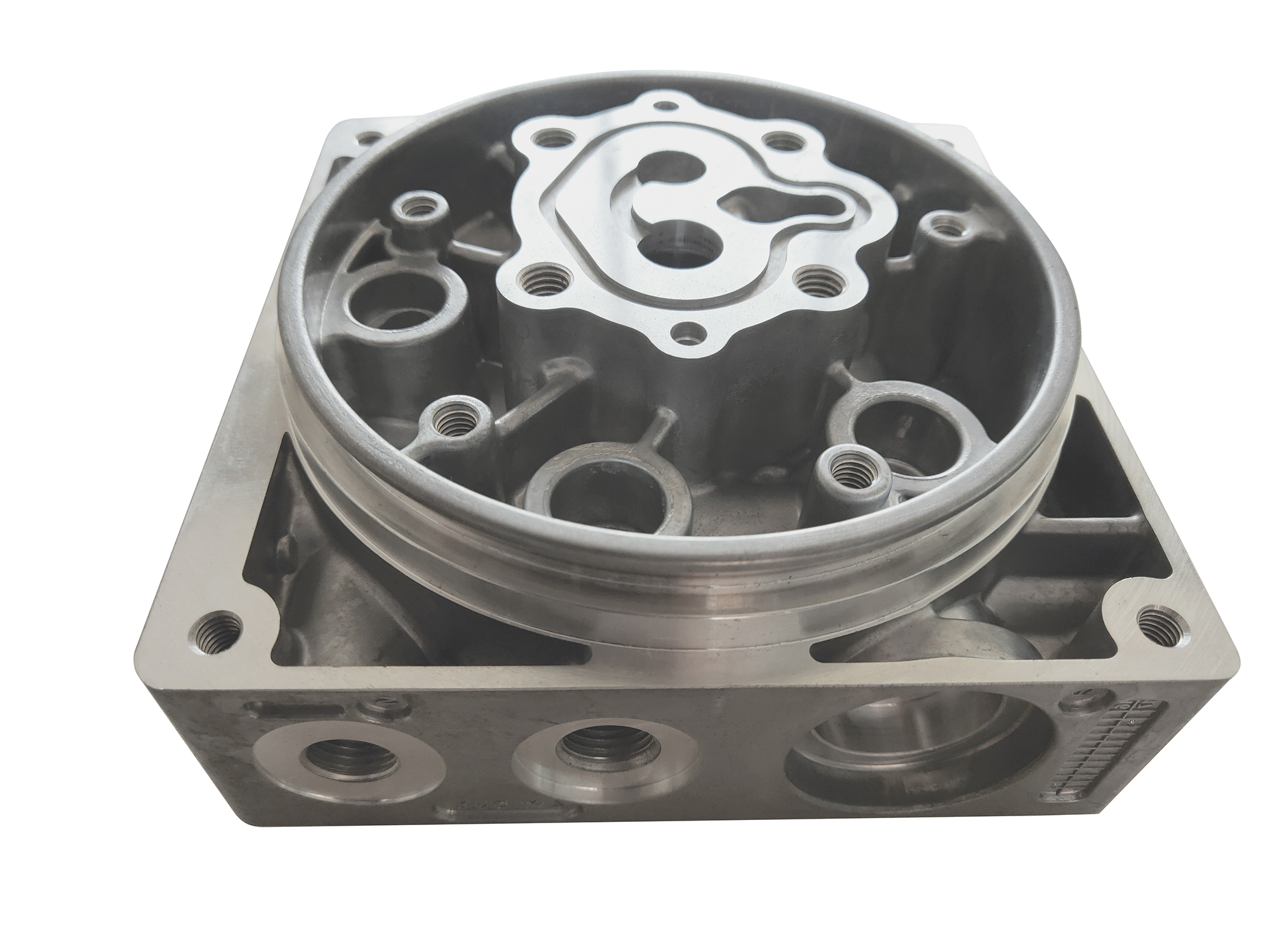

铸件尺寸(单位:mm): 134*133*63

压铸机品牌： 布勒压铸机/吨位：840吨

模具生产商：
/

铸件使用场合、工作条件：
液压阀块

产品技术难点说明:
1. 结构复杂，节热点多。

2．内部通道连通，相互连通，深度较深。

3. 致密要求极高，工作状态耐压250Kg。

产品技术难点-图片:

铸件重量(单位:kg)：1.26

合金品牌及牌号: Alsi9cu3

产品典型特点：
产品比较厚，气密性要求高，浸渗处理

产品生产关键要求：
产品气密性要求高

针对技术难点采取的措施:
1. 整套模具采用二十组点冷却针对节热点进行冷却。

2. 采用两个交叉试滑块，采用点冷却进行降温，镶件表面做特殊处理。

3. 压铸参性能要求高，采用先进压铸设备。

针对技术难点采取的措施-图片:
