铸件尺寸(单位:mm): 200*157*157 mm

压铸机品牌： DCC280

模具生产商：
温岭市滨海建平模具厂

铸件使用场合、工作条件：
此产品是潜水泵上的重要组装部件，电机线圈、油室都转装在机壳内部，两个腔室中间由机械密封隔开，电机转动输出动能达到将水输送出去，电机工作环境在水中，工作环境导电性突出，因此对产品的要求：产品密封性能要好，耐腐蚀性强，产品外观要求美观无缺陷。

产品技术难点说明:
变形：外观特征： 铸件歪（弯）曲，超出图纸公差。
产生原因：(1)铸件结构不合理，各部收缩不均匀。 (2)开模时间太短。(3)顶出过程铸件偏斜，受力不均。 (4)必要时可以进行整（校）形。 (5)堆放不合理或去除浇口不当。

产品技术难点-图片:

铸件重量(单位:kg)：0.83Kg

合金品牌及牌号: ADC12

产品典型特点：
此产品是潜水泵的重要组成部件，电机线圈封装于机壳内，产品分为电机腔和油室腔两部分，因此对产品的压铸要求较高，特别是机壳的渗漏要求：在0.4MPa压力条件下，1min内无渗漏现象，产品外观无起皮划痕缺陷

产品生产关键要求：
①产品需要气密性测试在0.4MPa气压下1分钟无渗漏现象；
②产品外观要求无起皮、划痕缺陷，机壳止口密封处无缩孔沙眼。

针对技术难点采取的措施:
防止方法：(1)改进铸件结构，使铸件壁厚均匀。 (2)不要堆栈存放，特别是大而薄的铸件。(3)加强刚性。注意开模时间以及顶出时间和顶出速度的调整。(4)铸件刚性不够。

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 7*7*4 mm

压铸机品牌： 功力 12

模具生产商：
苏州友佳精密压铸有限公司

铸件使用场合、工作条件：
用于净化车间装配的部件

产品技术难点说明:
产品有些部位较小，容易产生压铸不足现象

产品技术难点-图片:

铸件重量(单位:kg)：0.00025

合金品牌及牌号: 5#

产品典型特点：
产品尺寸精度要求高，最高精度为0.01mm
产品形状复杂，制作产品的模具精度高

产品生产关键要求：
产品需要在其内部安装其他零件才能做成部件，对产品的尺寸要求高，不允许有毛刺

针对技术难点采取的措施:
压铸机喷头进行改造，增加压射比

针对技术难点采取的措施-图片:

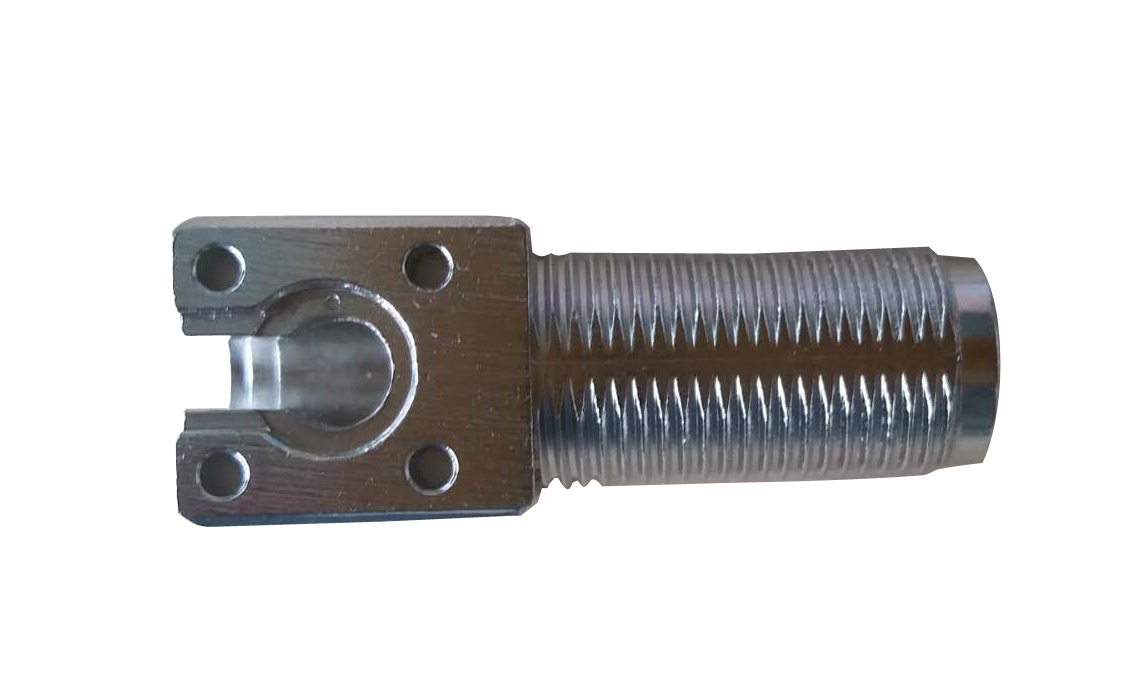

铸件尺寸(单位:mm): 13*12*35 mm

压铸机品牌： 功力 18

模具生产商：
苏州友佳精密压铸有限公司

铸件使用场合、工作条件：
用于净化车间装配电子部件

产品技术难点说明:
产品特定位置要求不可以出现一点毛刺

产品技术难点-图片:

铸件重量(单位:kg)：0.0165

合金品牌及牌号: 5#

产品典型特点：
产品尺寸精度要求高，最高精度为0.01mm
产品形状复杂，制作产品的模具精度高

产品生产关键要求：
产品需要在其内部安装其他零件才能做成部件，对产品的尺寸要求高，不允许有一点点毛刺，外螺纹需要通过通止规检测（产品上螺纹为压铸成型一次做出）

针对技术难点采取的措施:
模具上采用型芯和抽芯对穿的结构

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 100*50*50mm

压铸机品牌： 兴行

模具生产商：
博弘特模具有限公司

铸件使用场合、工作条件：
用于加油站油枪后部接头

产品技术难点说明:
上图黄圈位置内部产品耐压要求高，耐压达到6公斤力以上，攻牙及内部铣车比较复杂。

产品技术难点-图片:

铸件重量(单位:kg)：0.3026Kg

合金品牌及牌号: 中钢3#5#Zn

产品典型特点：
1.致密性
2.结构复杂性

产品生产关键要求：
☆产品需要气密性测试在0.8MPa
☆气压下1分钟泄露量小于0

针对技术难点采取的措施:
下图红圈内部进行铣车加工并且堵塞两头进行浸渗耐压测试

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 135*100*75mm

压铸机品牌： 力劲

模具生产商：
博弘特模具有限公司

铸件使用场合、工作条件：
汽车后视镜底座

产品技术难点说明:
上图黄圈位置结构复杂，壁薄腔深左右滑块包裹成型，部位精度±0.01。

产品技术难点-图片:

铸件重量(单位:kg)：0.2985Kg

合金品牌及牌号: 中钢3#5#Zn

产品典型特点：
1.尺寸精确度
2.结构复杂

产品生产关键要求：
☆壁薄腔深左右滑块包裹成型
☆产品关键部位精度±0.01

针对技术难点采取的措施:
下图红圈内孔到孔之间采取精加工技术保障精度

针对技术难点采取的措施-图片:
