铸件尺寸(单位:mm): 263*393*181

压铸机品牌： 布勒 压铸机吨位：1600吨 出厂年份：2016

模具生产商：
宁波丰豪机械制造有限公司

铸件使用场合、工作条件：
汽车转向器使用环境恶劣，使用次数多

产品技术难点说明:
下图黄圈位置产品耐压要求高，耐压达到15公斤力无泄漏

产品技术难点-图片:

铸件重量(单位:kg)：7.4

合金品牌及牌号: 德标

产品典型特点：
大角度斜抽

产品生产关键要求：
产品需要气密性测试在1.5MPa气压下30秒无泄露

针对技术难点采取的措施:
如下图位置采用大角度抽芯加铁圈结构

针对技术难点采取的措施-图片:

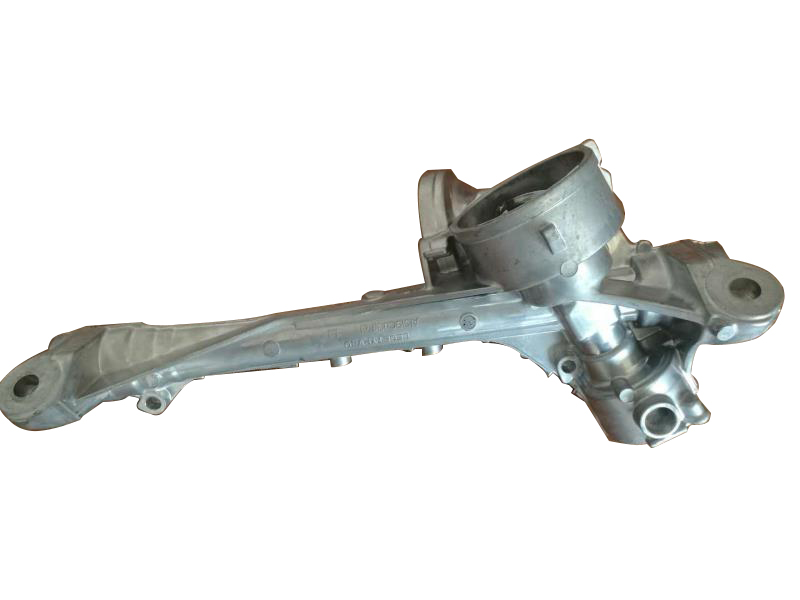

铸件尺寸(单位:mm): 262*233*106

压铸机品牌： 力劲 压铸机吨位：800吨 出厂年份：2019.3

模具生产商：
宁波丰豪机械制造有限公司

铸件使用场合、工作条件：
汽车转向器使用环境恶劣，使用次数多

产品技术难点说明:
下图黄圈位置产品耐压要求高，耐压达到20公斤力无泄漏

产品技术难点-图片:

铸件重量(单位:kg)：1.5

合金品牌及牌号: 德标

产品典型特点：
曲率抽芯

产品生产关键要求：
产品需要气密性测试在2MPa气压下30秒无泄露，曲率圆弧抽芯

针对技术难点采取的措施:
如下图位置采用去曲率圆弧抽芯

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 506*212*202

压铸机品牌： 力劲 压铸机吨位：1600吨 出厂年份：2018.12

模具生产商：
宁波丰豪机械制造有限公司

铸件使用场合、工作条件：
汽车转向器使用环境恶劣，寿命超长

产品技术难点说明:
下图黄圈位置产品耐压要求高，耐压达到20公斤力无泄漏

产品技术难点-图片:

铸件重量(单位:kg)：2.5

合金品牌及牌号: 德标

产品典型特点：
多处二次挤压，多角度斜抽，滑块中带斜抽

产品生产关键要求：
产品需要气密性测试在2MPa气压下30秒无泄露 ,简化助力器壳体合并到转向器

针对技术难点采取的措施:
如下图位置采用了二截局部挤压技术；如下图助力器壳体简化合同到转向器

针对技术难点采取的措施-图片:

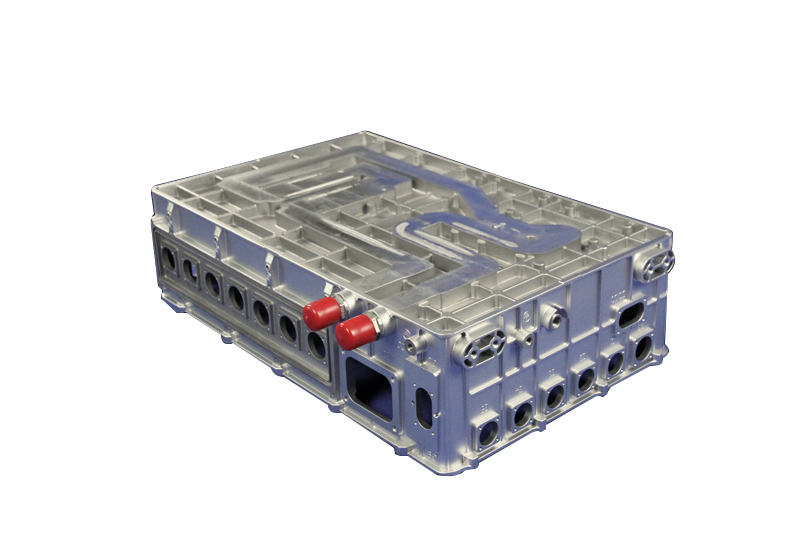

铸件尺寸(单位:mm): 610*420*180

压铸机品牌： 香港力劲 压铸机吨位：2001吨

模具生产商：
宁波经济技术开发区博威模具金属制品有限公司

铸件使用场合、工作条件：
应用于大巴车，公交车电控系统，对铸件的寿命，耐腐蚀，气密性要求高。尤其在底部散热要求极高，采用搅拌摩擦焊工艺将水道和铸件合二为一，最大程度的散热保证了内腔热量释放。

产品技术难点说明:
1、产品内腔较高，比较难成型；
2、搅拌摩擦焊焊接后内腔平面度0.5mm，一般达到2mm

产品技术难点-图片:

铸件重量(单位:kg)：12

合金品牌及牌号:

产品典型特点：
搅拌摩擦焊工艺
平面度要求高

产品生产关键要求：
1、产品在0.5MPa水测试5分钟不漏水；
2、内腔平面度控制在0.02mm；

针对技术难点采取的措施:
1、增加排气；
2、夹具根据实际变形位置进行干预，在配合定点
吹气冷却；

针对技术难点采取的措施-图片:

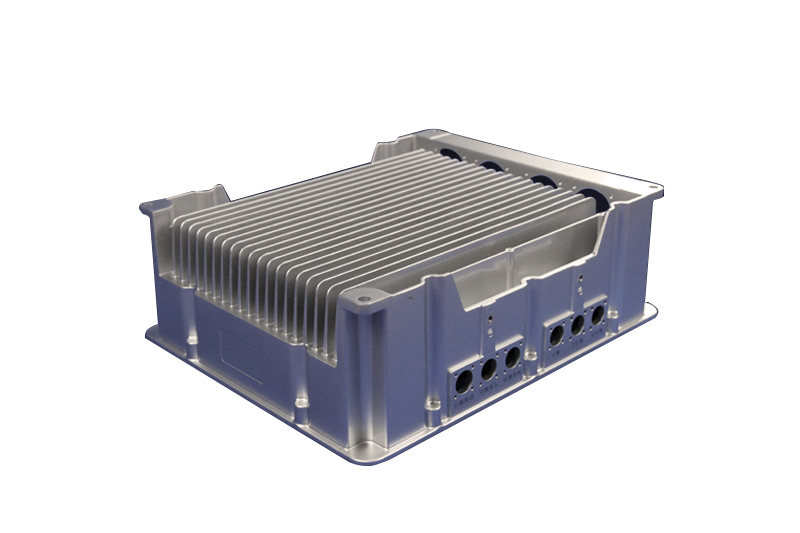

铸件尺寸(单位:mm): 500*400*180

压铸机品牌： 香港力劲 压铸机吨位：2000吨

模具生产商：
宁波经济技术开发区博威模具金属制品有限公司

铸件使用场合、工作条件：
应用于大巴车，公交车电控系统，对铸件的寿命，耐腐蚀，气密性要求高。

产品技术难点说明:
1、压铸成型不良；

2、四周容易产生裹气；

产品技术难点-图片:

铸件重量(单位:kg)：11

合金品牌及牌号:

产品典型特点：
平面度要求高
密封等级高；平板、薄壁、安全、密封

产品生产关键要求：
1、内腔不机加工，平面度保证0.1mm；
2、四周航插孔密封等级IP67；

针对技术难点采取的措施:
1、进料末端易产生成型不良，增加过流槽；
2、更改模具结构，增加滑块；

针对技术难点采取的措施-图片:
