铸件尺寸(单位:mm): 602*202*158

压铸机品牌： 力劲IMPRESS系列压铸机/吨位：DCC800

模具生产商：
浙江华晨动力机械有限公司

铸件使用场合、工作条件：

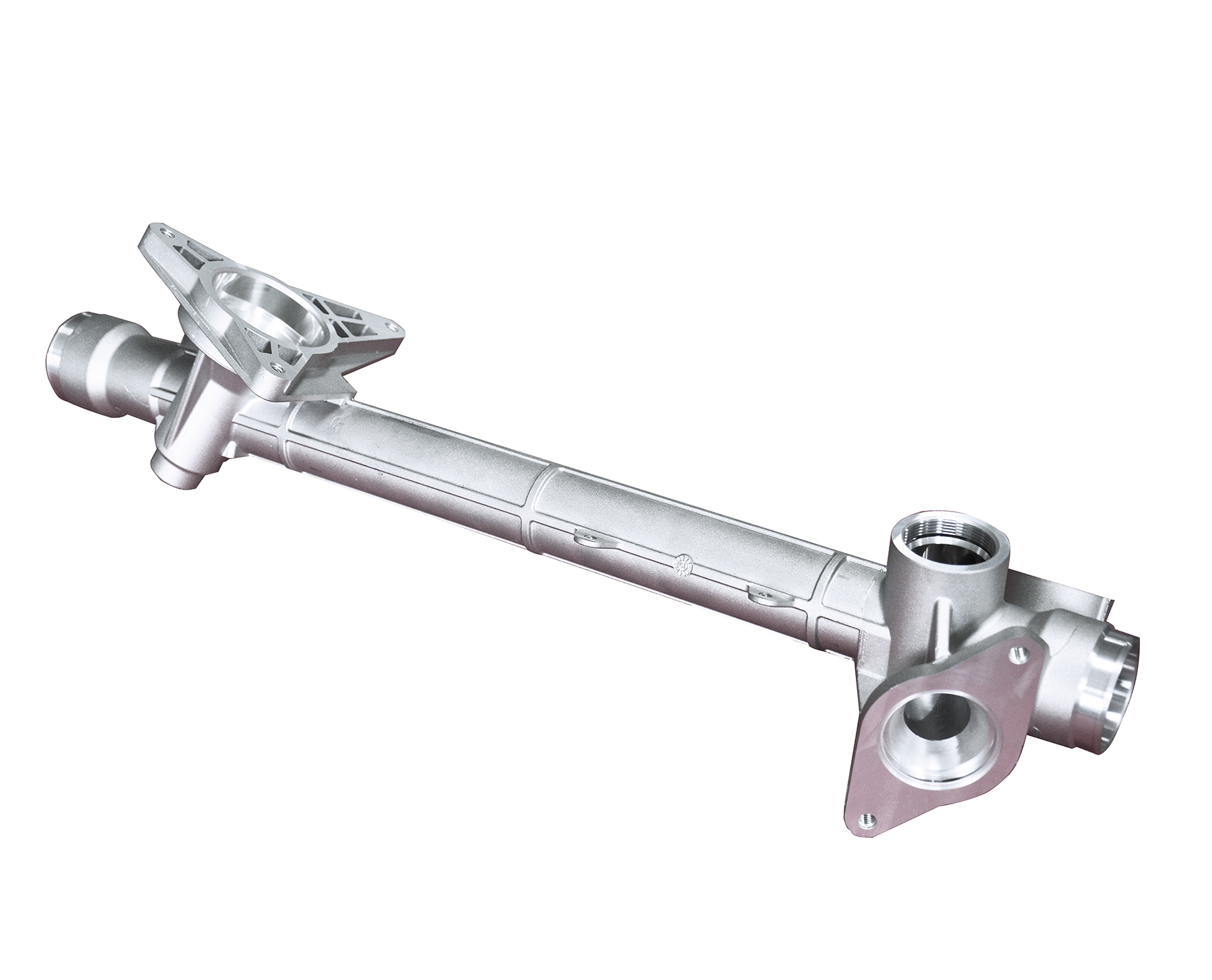

转向器是汽车转向系统的重要部分，转向器通过转向器壳体的两端用螺栓固定在车身上，通过一系列零件的组合传动，带动汽车的转向。齿条式EPS，电机直接将助力加在齿条上。通过EPS辅助单元与齿条轴的一体化，提高了轻量化及装配紧密性。直接辅助齿条轴，实现了低惯性、低摩擦、高效率，提高了驾驶舒适感，达到了高输出化。壳体要满足启动力距、旋转扭矩、疲劳寿命、撞击试验、气密性、防水试验、正负压试验等各项测试。

产品技术难点说明:
主要是零件的大端有一密封槽原设计要求加工而成。为了减少加工成本，密封槽不用加工，只有端面加工后使用。

产品技术难点-图片:

铸件重量(单位:kg)：2.7

合金品牌及牌号: 顺博ADC12

产品典型特点：
/

产品生产关键要求：
产品需要气密性测试，在98KPa气压下1分钟泄露量小于3cc

针对技术难点采取的措施:
1、大抽芯处增加冷却水，增加此处的冷却速度，在抽芯时增加此处的强度，减少零件的变形。保证加工端面后密封槽的深度在公差范围内。
2、 抽芯处增加挡块，保证抽芯时不会让端面变形。
3、增加抽芯的侧面的抛光精度，减少抽芯处的拔模力。

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 601*174*155

压铸机品牌： 力劲IMPRESS系列压铸机/吨位：DCC1250

模具生产商：
浙江华晨动力机械有限公司

铸件使用场合、工作条件：
转向器是汽车转向系统的重要部分，转向器通过转向器壳体的两端用螺栓固定在车身上，通过联接输入轴、滚珠轴承、花键、转向齿轮、转向齿条、弹簧、压块、调整螺塞等的作用，从而使左、右转向横拉杆带动转向节转动，使转向轮偏转，实现汽车转向。DPS转向器壳体将电动助力装置与方向盘轴分离，实现灵活自由安装的系统结构，同时增强辅助单元的最佳设计，实现方向盘侧的特定冲程的自由度。满足启动力距、旋转扭矩、疲劳寿命、撞击试验、气密性、防水试验、正负压试验等各项测试。

产品技术难点说明:
主要是零件的抽芯数量多，而且抽芯方向各不相同，产品抽芯共有7个抽芯，且有一个抽芯方向是向着定模板的，给模具抽芯造成的很大困难。

产品技术难点-图片:

铸件重量(单位:kg)：2.3

合金品牌及牌号: ADC12

产品典型特点：
模具结构复杂，尺寸精度要求高。要求有气密性检测要求

产品生产关键要求：
产品需要气密性测试，在98KPa气压下1分钟泄露量小于3cc

针对技术难点采取的措施:
对于定模抽芯的那个滑块，由于抽拔距离较长，不好放置油缸。我们采取用斜滑块加抽芯油缸的方法，保证抽拔距离能够实现。同时又不增加定模模框的厚度，保证了生产的顺利进行。如图所示抽芯方向

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 294*237*136

压铸机品牌： 布勒BUHLER压铸机/吨位：840T

模具生产商：
深圳市银宝山新压铸科技有限公司

铸件使用场合、工作条件：
1、转向节是汽车转向桥上的主要零件之一，转向节的功用是承受汽车前部载荷，支承并带动前轮绕主销转动而使汽车转向。在汽车行驶状态下，它承受着多变的冲击载荷。
2、因转向节为直接控制车轮的零件，失效情况下会失去对车辆的控制能力，可能导致交通事故、人员伤亡，属于典型底盘安全件。
3、该转向节应用在乘用车前轴。

产品技术难点说明:
1、 零件初始设计难以实现充填平稳，压铸过程汇流卷气严重;

2、 零件初始设计局部出现厚大位，压铸过程模具温度平衡困难，铸件出现厚位缩松;

3、 产品尺寸较大，难以保证内部无严重铸造缺陷且无成分组织偏析，组织需要为典型半固态球状组织。

产品技术难点-图片:

铸件重量(单位:kg)：2.25

合金品牌及牌号: A356.2

产品典型特点：
1、高固相半固态压铸成形
2、半固态“层流”充型、顺序凝固
3、完全消除局部和厚大部位的缩孔、缩松缺陷
4、模具无局部点冷、挤压等补偿装置
5、整体T6热处理强化，热处理后平均晶粒尺寸≤100μm，硅颗粒形貌趋于圆整，单个硅颗粒尺寸≤10μm，硅颗粒平均尺寸6~8μm
6、铸件生产过程节拍、表面质量优于业界常用工艺

产品生产关键要求：
1、铸件本体取样力学性能满足抗拉强度≥310Mpa、屈服强度≥250Mpa，断裂延伸率≥10%
2、铸件满足车辆行驶过程工况，安全系数1.5以上
3、铸件整体T6热处理强化，表面硬度≥110HBW

针对技术难点采取的措施:
1. 通过局部壁厚减薄、增加加强筋的方式来减少局部厚大部位并且满足强度刚度要求，降低缩孔缩松产品几率；并且通过浇注系统设计以及模具热平衡系统设计优化，实现顺序充型、顺序凝固;

2. 通过半固态数值模拟方法对转向节进行模流分析，辅助优化产品设计、模具浇注系统设计来降低焊合、卷气类缺陷产生几率;

3. 通过熔体净化处理、半固态浆料制备与优化、压铸工艺优化、热处理工艺优化共同作用来消除成分、组织偏析，产品内部获得半固态球状组织。

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 1597*521*465

压铸机品牌： /

模具生产商：
宁波大榭开发区天正模具有限公司

铸件使用场合、工作条件：

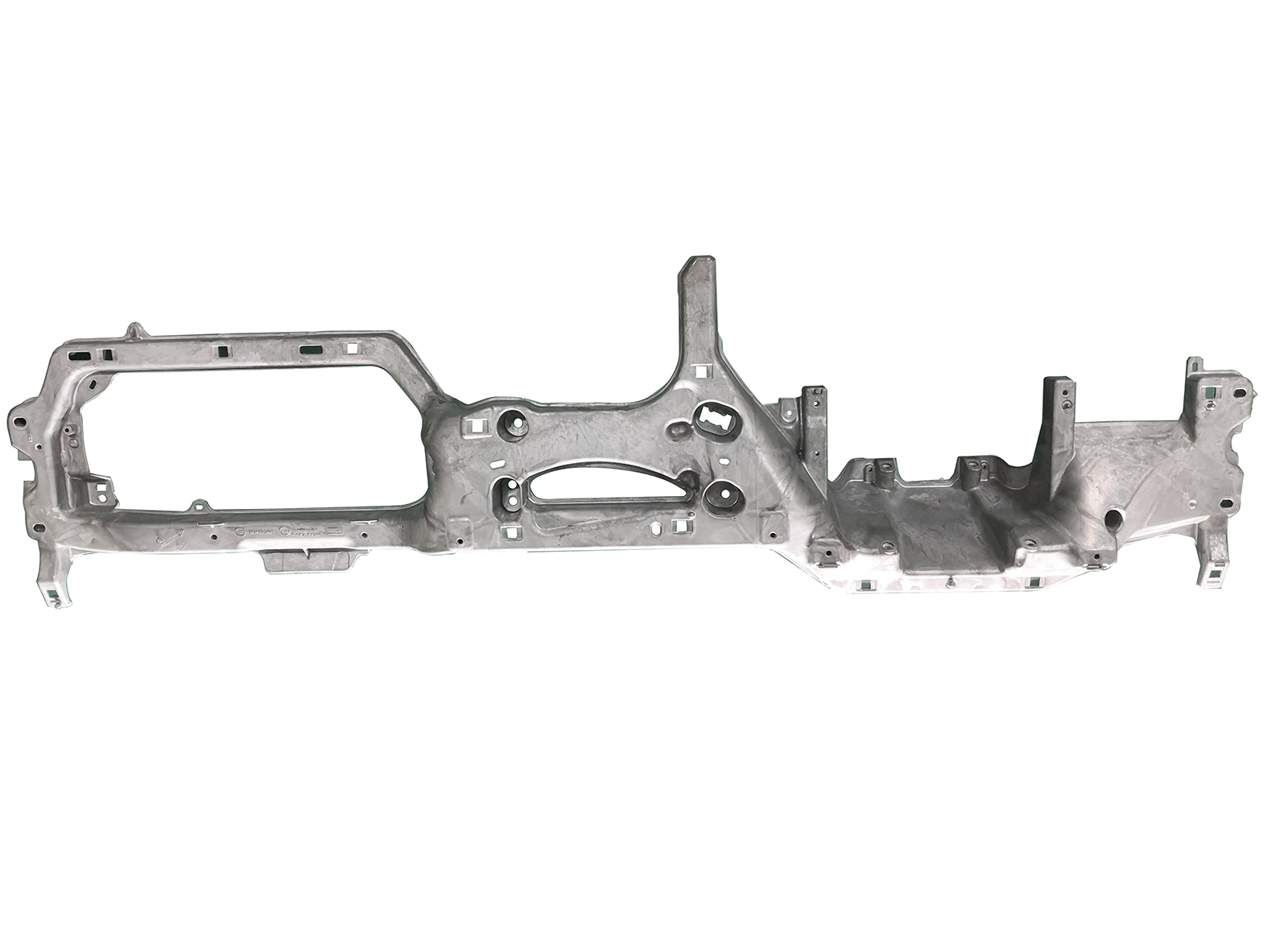

汽车用仪表板横梁

产品技术难点说明:
产品壁厚薄，成型困难，变形，冷隔，裂纹，缩孔等

产品技术难点-图片:

铸件重量(单位:kg)：6

合金品牌及牌号: AM50

产品典型特点：
轻量化，产品集成度高，安装尺寸精确度高，
消震性好、承受冲击载荷能力强

产品生产关键要求：
产品壁厚薄，成型困难，变形，冷隔，裂纹，缩孔等

针对技术难点采取的措施:
/

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 270*180*50

压铸机品牌： /

模具生产商：
宁波大榭开发区天正模具有限公司

铸件使用场合、工作条件：
汽车自动挡变速器总成零件之一，给汽车各个档位供油，电磁阀控制油路油通过流动实现换档升档降挡。

产品技术难点说明:
压铸抽芯结构复杂；阀芯孔采用内透镜放大20倍检查

产品技术难点-图片:

铸件重量(单位:kg)：1.5

合金品牌及牌号: ADC12

产品典型特点：
压铸抽芯结构复杂；阀芯孔采用内透镜放大20倍检查

产品生产关键要求：
阀芯孔采用内透镜放大20倍检查

针对技术难点采取的措施:
/

针对技术难点采取的措施-图片:
