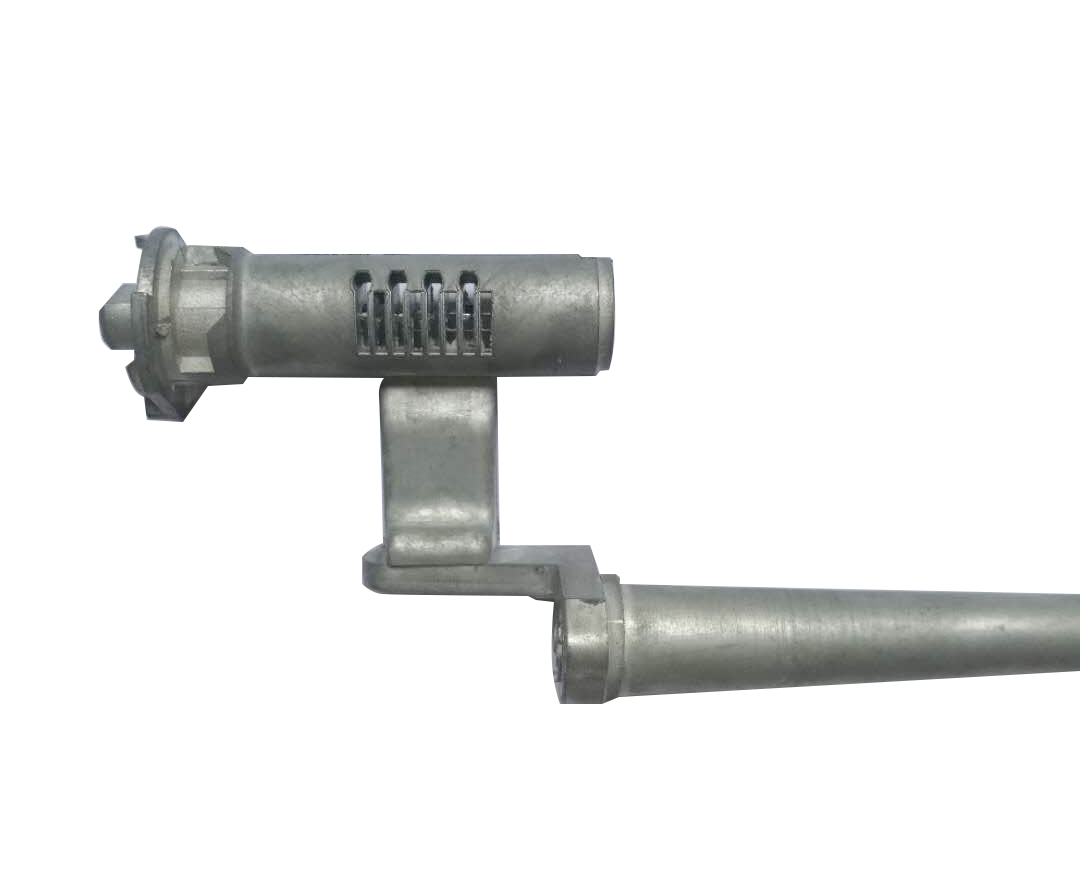

铸件尺寸(单位:mm): 40*30*20

压铸机品牌： 振力压铸机/吨位：88T

模具生产商：
余姚市骏涛电器有限公司

铸件使用场合、工作条件：
汽车点火锁，安全件

产品技术难点说明:
四面滑块外圆红圈部分尺寸精度0.05，叶片薄不能变形

产品技术难点-图片:

铸件重量(单位:kg)：0.03

合金品牌及牌号: YX041

产品典型特点：
锁芯四面滑块，尺寸精度高，叶片薄

产品生产关键要求：
产品配合尺寸精度0.05mm，产品表面不能有气泡不良

针对技术难点采取的措施:
叶片分体镶嵌，锁芯模具产品红圈部分倒开保证外圆

针对技术难点采取的措施-图片:

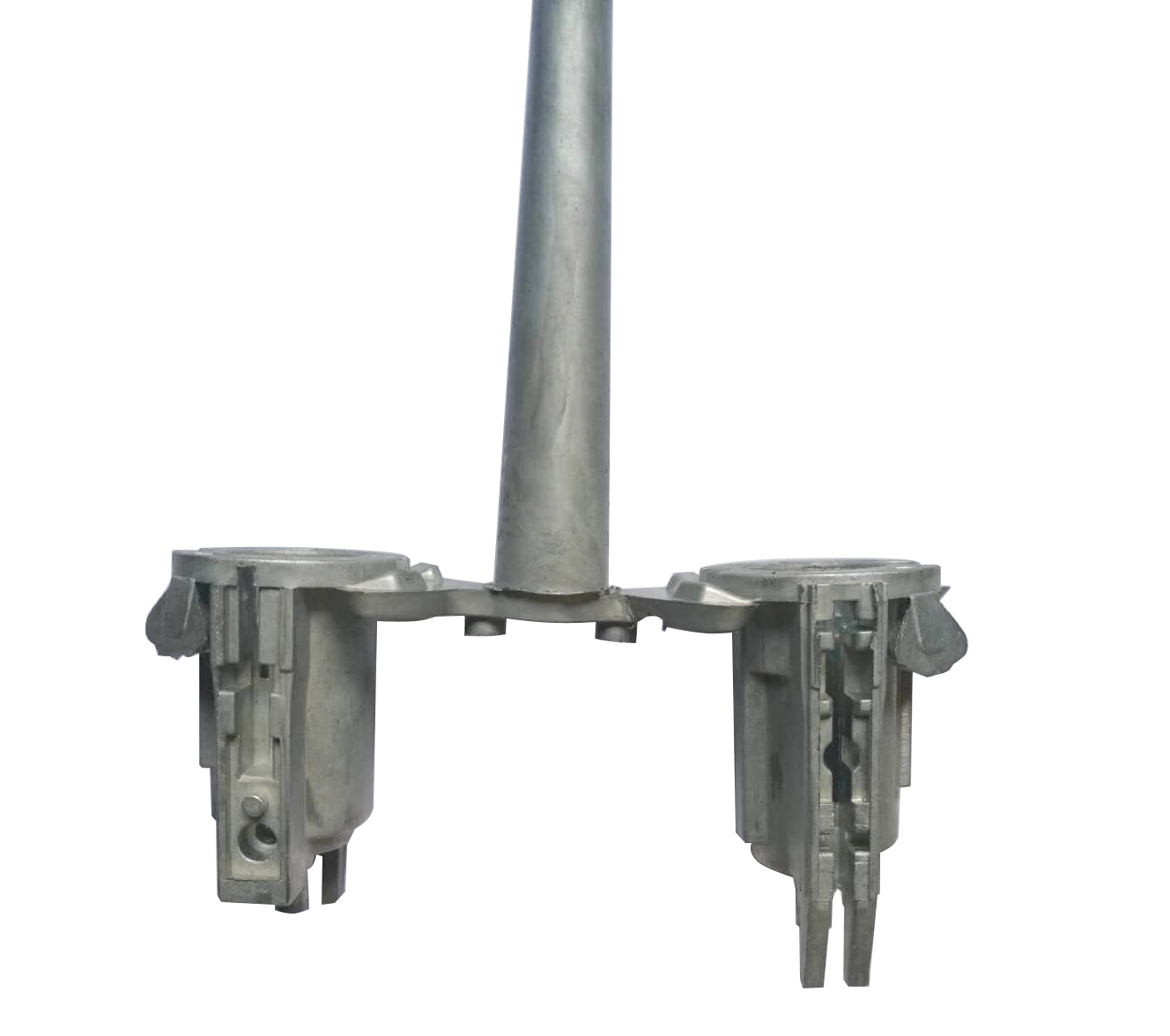

铸件尺寸(单位:mm): 40*30*20

压铸机品牌： 振力压铸机/吨位：88T

模具生产商：
余姚市骏涛电器有限公司

铸件使用场合、工作条件：
汽车点火锁，安全件

产品技术难点说明:
圆孔深度25，尺寸精度0.05，红圈部分内壁薄容易起泡

产品技术难点-图片:

铸件重量(单位:kg)：0.05

合金品牌及牌号: YX041

产品典型特点：
壁薄，容易气泡，尺寸精度高

产品生产关键要求：
产品配合尺寸精度0.05mm，产品表面不能有气泡不良

针对技术难点采取的措施:
在产品顶部红圈部分增加十字定位排气

针对技术难点采取的措施-图片:

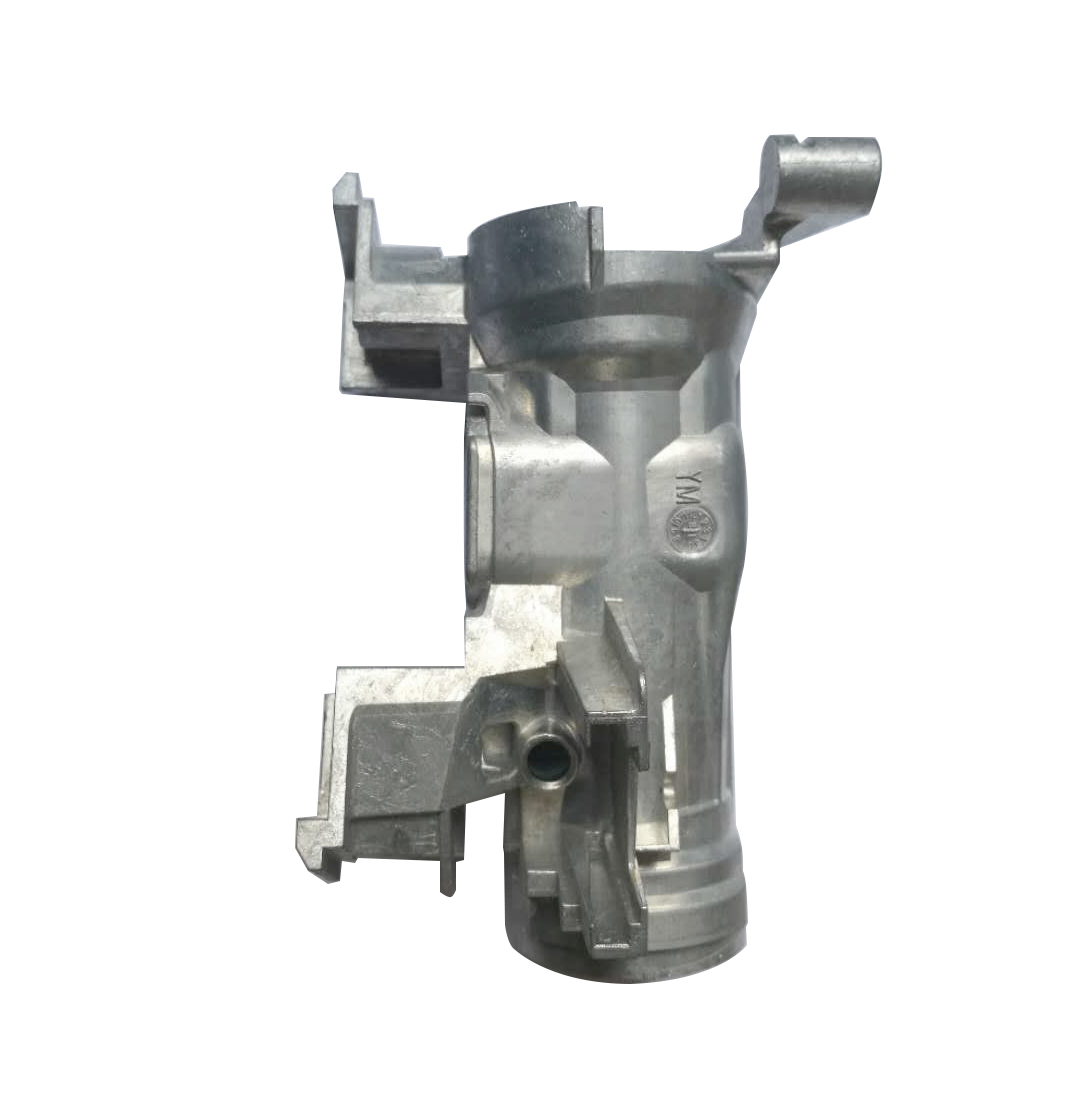

铸件尺寸(单位:mm): 115*60*80

压铸机品牌： 振力压铸机/吨位：168T

模具生产商：
余姚市骏涛电器有限公司

铸件使用场合、工作条件：
汽车点火开关，正常温度

产品技术难点说明:
产品多滑块多角度，红圈部分同心度必须符合检具

产品技术难点-图片:

铸件重量(单位:kg)：0.4

合金品牌及牌号: YX041

产品典型特点：
多滑块多角度，同心度要求高

产品生产关键要求：
产品抛丸后电镀环保锌，表面无起皮，同心度要求过检具

针对技术难点采取的措施:
在红圈部分滑块之间增加限位，增加滑块冷却，稳定产品同心度。

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 115*90*80

压铸机品牌： 振力压铸机/吨位：168T

模具生产商：
余姚市骏涛电器有限公司

铸件使用场合、工作条件：
汽车安全带，正常温度

产品技术难点说明:
红圈部分容易起皮

产品技术难点-图片:

铸件重量(单位:kg)：0.25

合金品牌及牌号: YX041

产品典型特点：
壁薄，容易起皮，气泡

产品生产关键要求：
产品抛丸后电镀哑光铬，表面无起皮，气泡等电镀外观不良

针对技术难点采取的措施:
红圈部分增加辅助流道

针对技术难点采取的措施-图片:

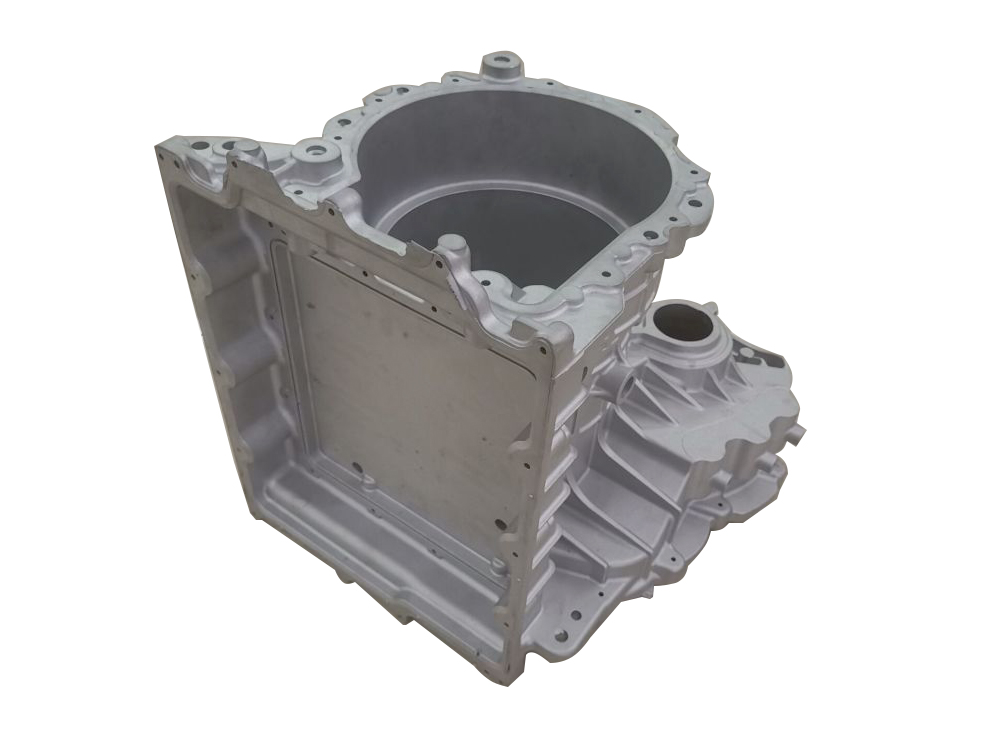

铸件尺寸(单位:mm): 400*350*360

压铸机品牌： 力劲压铸机/吨位：2500T

模具生产商：
宁波臻至机械模具有限公司

铸件使用场合、工作条件：
作为三合一（电机+减速箱+电控箱）电驱动总成的关键壳体。
需要承受电机的转速高达16000转。内腔需要通入冷却液，不能有泄漏。

产品技术难点说明:
下图红色箭头所示内腔需要和电机的冷却环配合，通入冷却液对电机进行冷却，故，本产品的图示红色面要求表面不能有气孔暴露。

产品技术难点-图片:

铸件重量(单位:kg)：9

合金品牌及牌号: AlSi9Cu3

产品典型特点：
作为新能源三合一（电机+减速箱+电控箱）电驱动总成的关键壳体

产品生产关键要求：
在室温下，湿腔通入0.1Mpa气体，最大泄漏率不超过20ml/min。在室温下，干腔通入0.1Mpa气体，保压30s不得泄漏。

针对技术难点采取的措施:
1.通过模流分析，设计出合理的浇排系统，使内腔的填充顺畅不包裹。
2.通过设计小的脱模斜度(0.5°)，减少内腔的加工余量，使气孔不容易暴露。
3.通过抽真空，使产品包裹的气体减少，使气孔不容易暴露。

针对技术难点采取的措施-图片:
