铸件尺寸(单位:mm): 225*63*167

压铸机品牌： 伊之密500T

模具生产商：
江阴市美芝精密模具有限公司

铸件使用场合、工作条件：

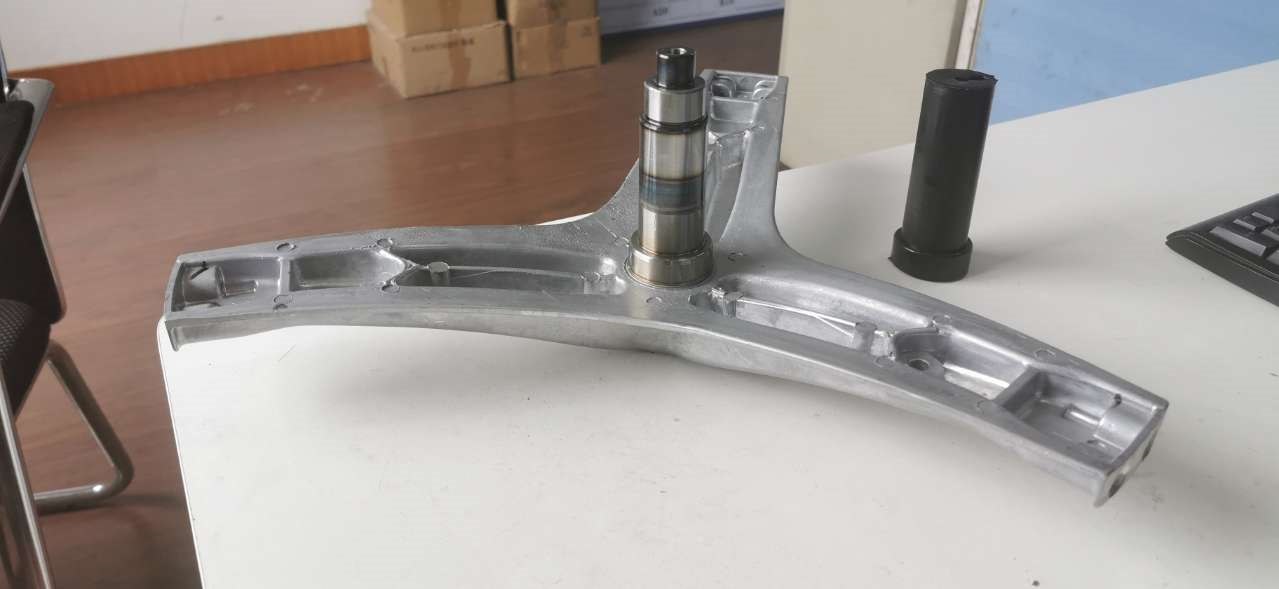

适用于高端家用电器的受力.密封.旋转部位,工作环境潮湿易造成产品腐蚀，
产品需做盐雾试验.压力破坏试验.扭力试验等检测手段

产品技术难点说明:
1.产品远端安装螺纹孔内气缩孔
2.轴铝结合处易收缩，产生缝隙影响产品扭力
3.轴的加工工艺，密封位置正负尺寸要求在1丝以内，表面易碰伤
4.产品整体易收缩变形，客户要求平行度在0.3以内

产品技术难点-图片:

铸件重量(单位:kg)：2.754

合金品牌及牌号: ADC12

产品典型特点：
设计专业化，生产精细化，产品特色化

产品生产关键要求：

针对技术难点采取的措施:
1.远端采用模外微量喷涂，型芯加点冷却水
2.对轴进行烘烤加热，平行模具温度场，目前扭力可达到1500N.M
3.密封位置变更加工工艺在普通加工工艺上增加研磨工艺，目前可控制在5缪以内
表面增加高频处理，目前表面硬度可达到48°—50°
4.严控压铸过程工艺，后工序增加重力校行工序

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 153*52*55

压铸机品牌： 顾威160T

模具生产商：
江阴市美芝精密模具有限公司

铸件使用场合、工作条件：

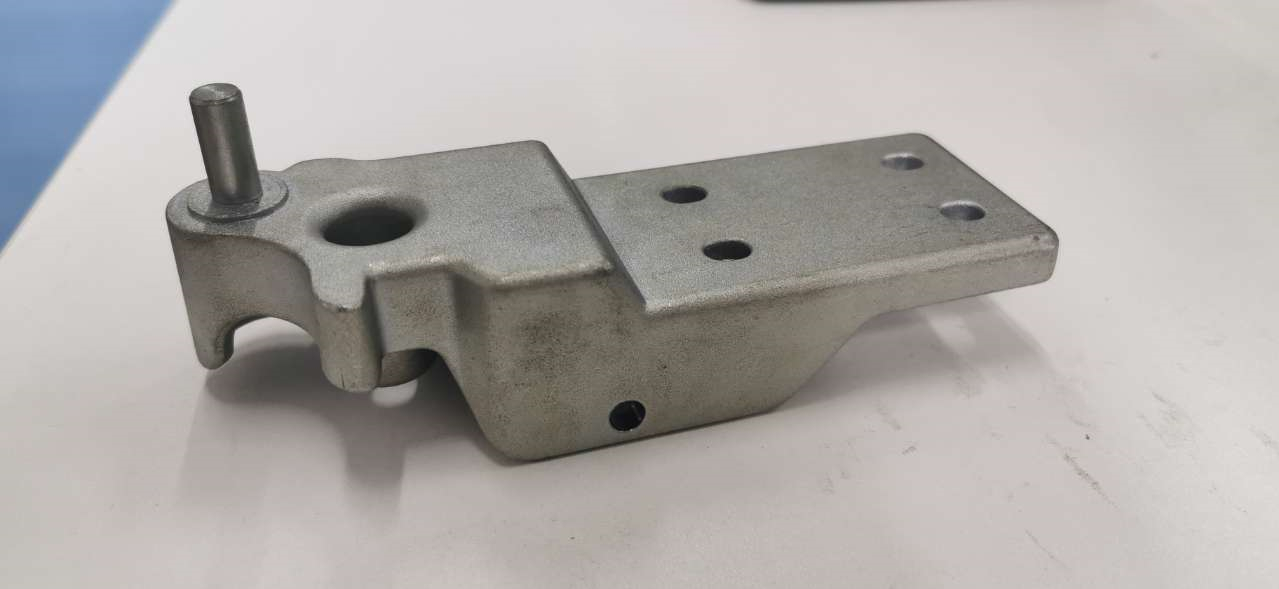

冰箱箱门上配件，常温工作环境。

产品技术难点说明:
表面不能有花纹冷隔，镀锌后盐雾试验必须通过喷8小时，停16小时的盐雾试验。
削柱必须与平面达到90度垂直。

产品技术难点-图片:

铸件重量(单位:kg)：0.339

合金品牌及牌号: 扎马克5号

产品典型特点：
设计专业化，生产精细化，产品特色化

产品生产关键要求：
表面需磨砂纹，门口弧度压铸成型达到CPQ尺寸，达到CPK 1.33要求

针对技术难点采取的措施:
盐雾试验表面通过封闭处理达到盐雾试验要求。
90度垂直要求通过模具内部模仁慢走丝精密加工。

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 1613*80*96

压铸机品牌： 力劲800T

模具生产商：
宁海县赛跃金属制品有限公司

铸件使用场合、工作条件：
集中供暖，独立供暖，通过里面通上热水后，通过热辐射和热传导两种方式散热器，从而达到取暖的效果。使用场合：家庭，会议室，大棚，工厂，教堂等取暖使用

产品技术难点说明:
技术难点1.下图红圈标注1的位置产品耐压要求高，耐压达到30公斤力，一般是分体的，只需要10公斤的压力。
技术难点2.下图红圈标注2的位置，产品的叶片厚度可以做到0.8MM ，一般的散热器的压铸件的叶片的壁厚是2MM

产品技术难点-图片:

铸件重量(单位:kg)：4.43

合金品牌及牌号: ADC12

产品典型特点：
相比之前的中心距最高中心距600MM 的整体一次成型的钢铝复合散热器来说，1600中心距单管道的散热器，总长度更长，水容量更多，散热量大，散热器更均匀。

产品生产关键要求：
测试1：产品单片需要气密性测试在30Pa气压下1分钟，不能有漏气现象，达到100% 合格。测试2：产品组装好后，需要需要气密性测试在30Pa气压下1分钟，不能有漏气现象，达到100% 合格。

针对技术难点采取的措施:
技术难点1的解决方案，内部头尾焊接而成，一次成型。
技术难度2的通过浇铸系统的调整，达到壁厚为0.8MM 的要求

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 860*80*80

压铸机品牌： 力劲800T

模具生产商：
宁海县赛跃金属制品有限公司

铸件使用场合、工作条件：
集中供暖，独立供暖，通过内部通上热水后，通过热辐射和热传导两种方式散热器，从而达到取暖的效果。使用场合：家庭，会议室，大棚，工厂，教堂等取暖

产品技术难点说明:
技术难点1.下图红圈标注1的位置产品耐压要求高，耐压达到30公斤力，一般是分体的，只需要10公斤的压力。
技术难点2.下图红圈标注2的位置，产品的叶片厚度可以做到0.8MM ，一般的散热器的压铸件的叶片的壁厚是2MM

产品技术难点-图片:

铸件重量(单位:kg)：1.334

合金品牌及牌号: ADC12

产品典型特点：
相比之前的中心距最高中心距600MM 的整体一次成型的钢铝复合散热器来说，800中心距抽芯的散热器，总长度更长，水容量更多，散热量大，散热器更均匀。

产品生产关键要求：
测试1：产品单片需要气密性测试在30Pa气压下1分钟，不能有漏气现象，达到100% 合格。测试2：产品组装好后，需要需要气密性测试在30Pa气压下1分钟，不能有漏气现象，达到100% 合格。

针对技术难点采取的措施:
技术难点1的解决方案，内部头尾焊接而成，一次成型。
技术难度2的通过浇铸系统的调整，达到壁厚为0.8MM 的要求

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 274*369*191

压铸机品牌： 力劲压铸机 吨位：1601吨

模具生产商：
宁波丰豪机械制造有限公司

铸件使用场合、工作条件：
本田公司出口件，使用环境恶劣.性能稳定.寿命超长.

产品技术难点说明:

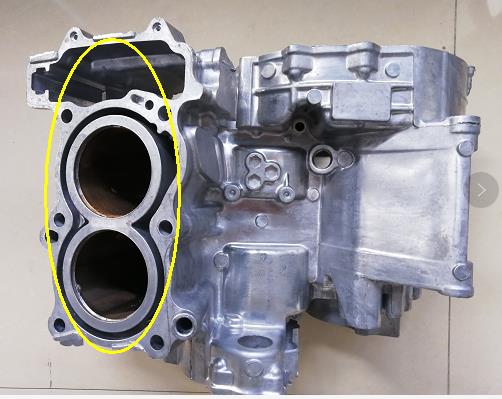

下图黄圈位置产品耐压要求高，耐压达到15公斤压力无泄漏

产品技术难点-图片:

铸件重量(单位:kg)：6.7

合金品牌及牌号: 日标ADC12

产品典型特点：
多处二次挤压，多角度斜抽，滑块中带斜抽

产品生产关键要求：
毛坯位置度要求高，尺寸精度高，产品需要气密性测试在2MPa气压下1分钟泄露量小于12cc.

针对技术难点采取的措施:

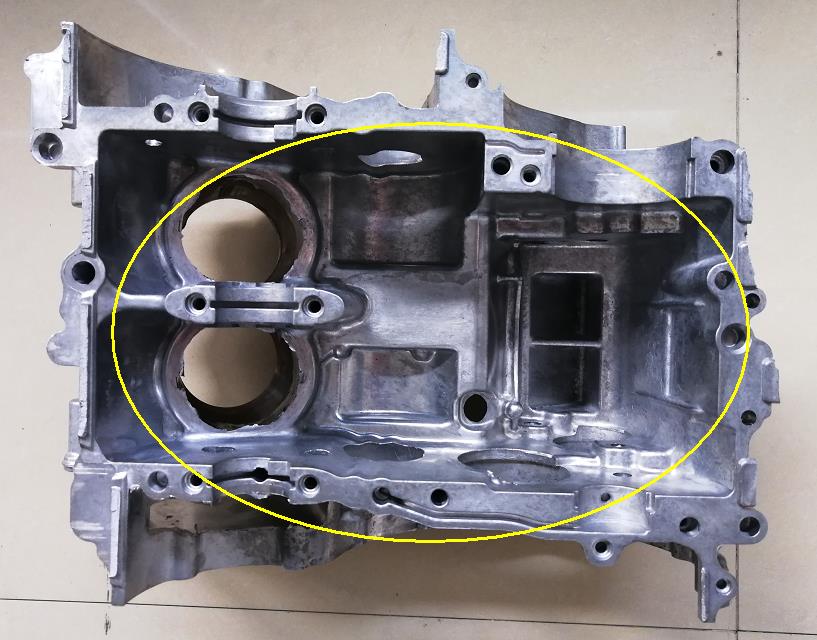

如下图位置需采用了超大角度斜滑块抽芯加止退动作加缸套结构.

针对技术难点采取的措施-图片:
