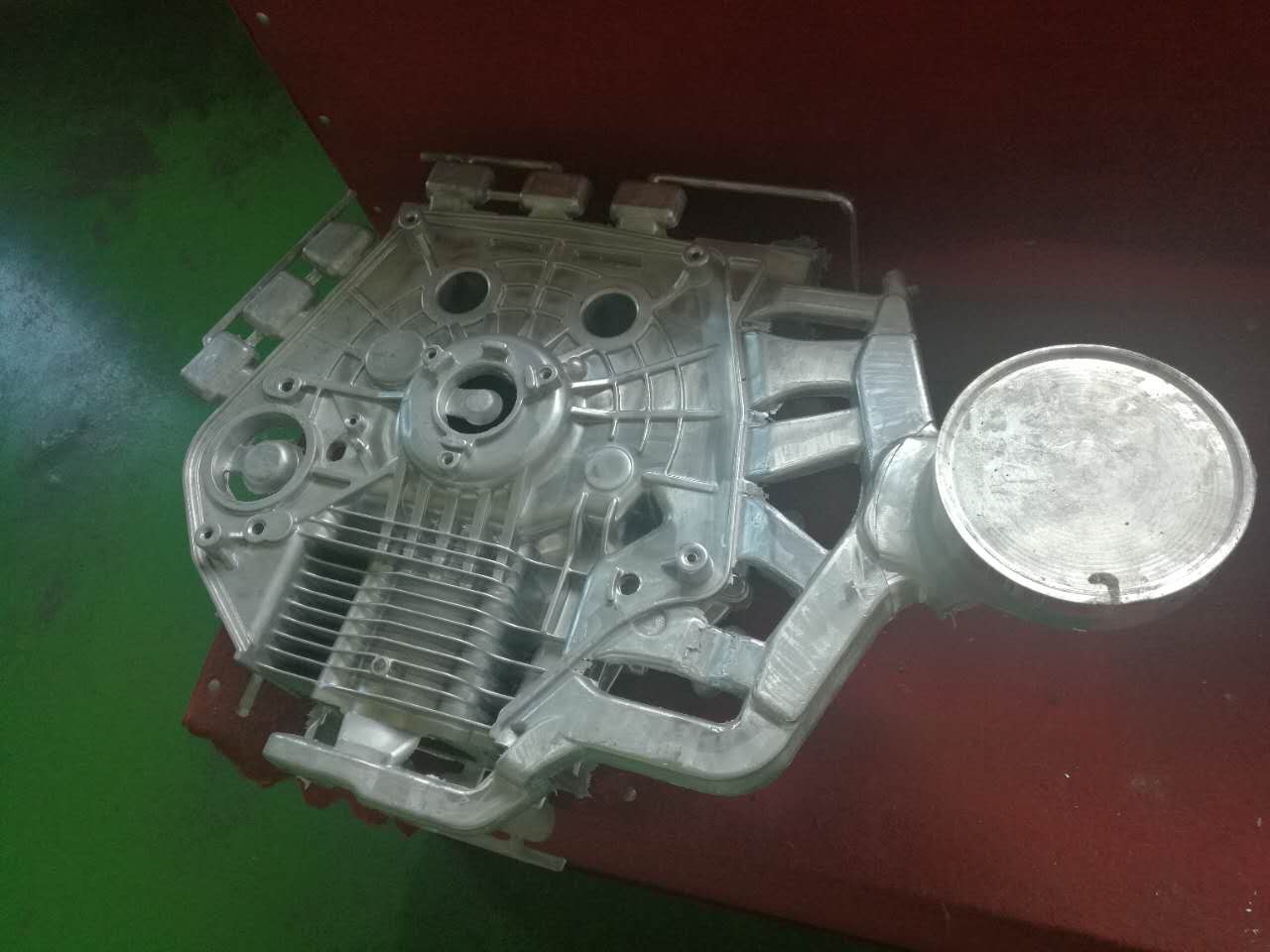

铸件尺寸(单位:mm): 380*400*160

压铸机品牌： 力劲1250T

模具生产商：
宁波巴特勒精密机械有限公司（横山模具压铸厂）

铸件使用场合、工作条件：
持续高温工作调节下，持续高温潮湿的工作条件

产品技术难点说明:
下图黄圈位置产品内部结构复杂，4个方向抽芯，一般压铸件只做小滑块1~2个斜抽芯。
排气口和进料口位置设计，一般压铸件只需要4~6个点进料。
气密性要求，产品需要气密性测试在5MPa气压下1分钟泄露量小于12cc，一般产品只需1~2MPa

产品技术难点-图片:

铸件重量(单位:kg)：10.5

合金品牌及牌号: 压铸铝ADC12

产品典型特点：
结构复杂，材质要求，气密性测试，产品表面及精度要求高。

产品生产关键要求：
产品需要气密性测试在5MPa气压下1分钟泄露量小于12cc

针对技术难点采取的措施:
我们采用了4个方向有大滑块液压油缸抽芯技术，保证了抽芯的精准度。
利用模流分析软件统计的数据，设计了16个进料口和8个排气口。
利用后加工来保证箱体整个的气密性。

针对技术难点采取的措施-图片:

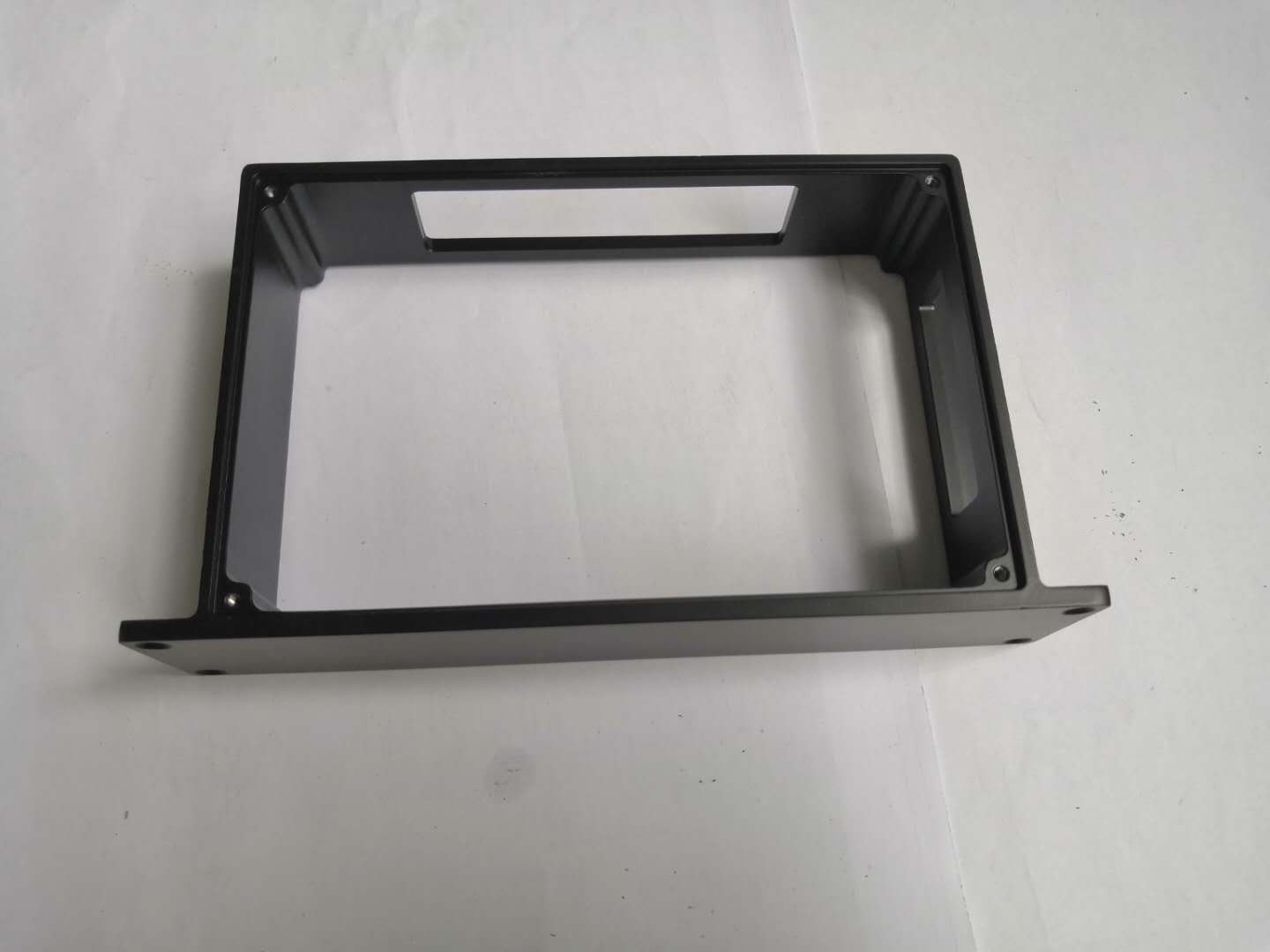

铸件尺寸(单位:mm): 172*96*36

压铸机品牌：

模具生产商：

铸件使用场合、工作条件：
室内外
通讯盒

产品技术难点说明:
内腔不能存在拔模

产品技术难点-图片:

铸件重量(单位:kg)：0.176

合金品牌及牌号: ADC12

产品典型特点：
精度高，结构复杂

产品生产关键要求：
平面度要求0.1mm

针对技术难点采取的措施:
加工中心机加保证

针对技术难点采取的措施-图片:

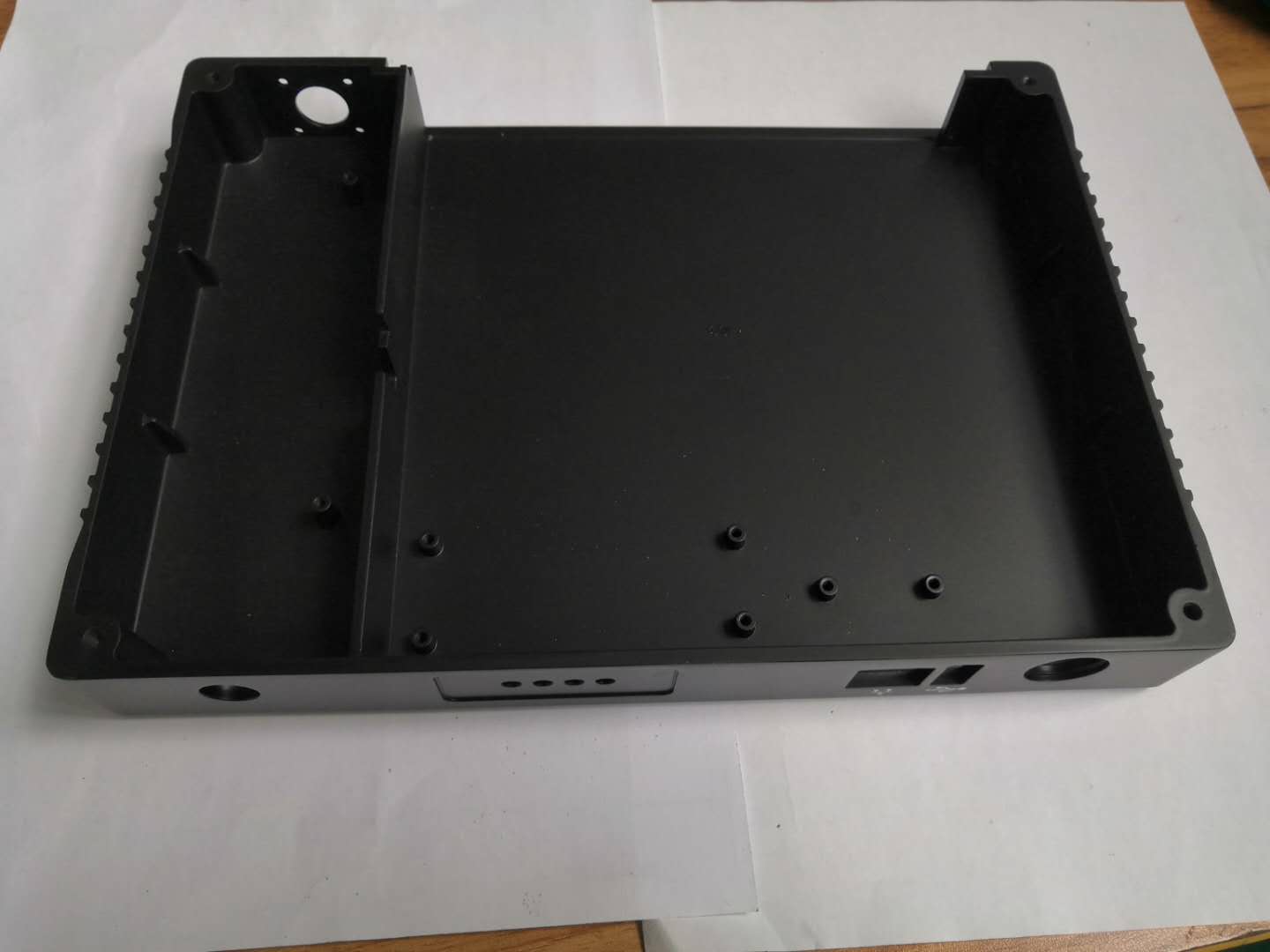

铸件尺寸(单位:mm): 250*181*28

压铸机品牌：

模具生产商：

铸件使用场合、工作条件：
室内外
通讯盒

产品技术难点说明:
平面度0.1mm

产品技术难点-图片:

铸件重量(单位:kg)：0.789

合金品牌及牌号: ADC12

产品典型特点：
精度高，结构复杂

产品生产关键要求：
产品需要气密性测试在0.4MPa气压下1分钟不漏气
平面度要求0.1mm

针对技术难点采取的措施:
加工中心机加保证

针对技术难点采取的措施-图片:

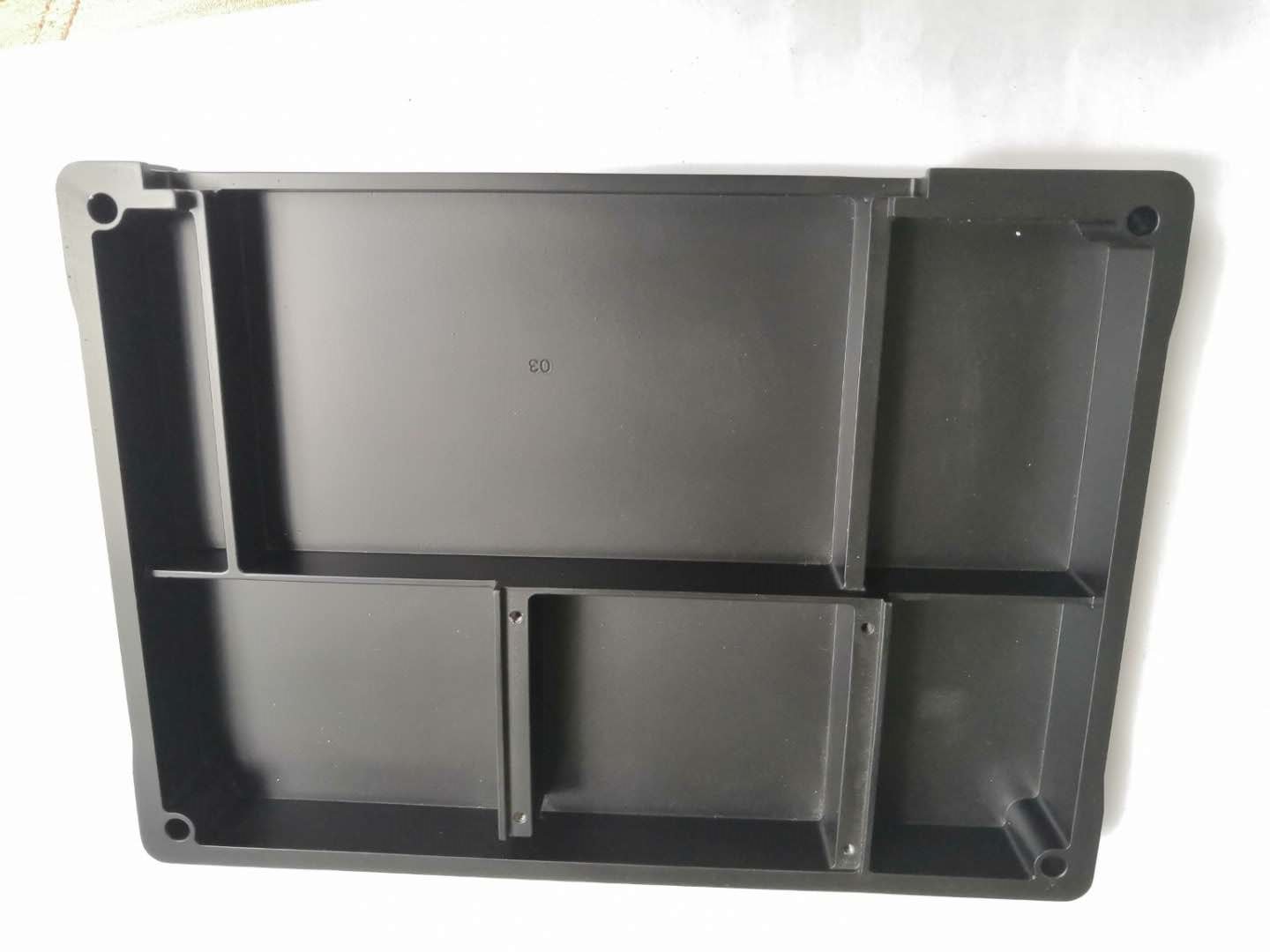

铸件尺寸(单位:mm): 246*177*37.3

压铸机品牌：

模具生产商：

铸件使用场合、工作条件：
室内外
通讯盒

产品技术难点说明:
平面度0.1mm

产品技术难点-图片:

铸件重量(单位:kg)：0.708

合金品牌及牌号: ADC12

产品典型特点：
精度高，结构复杂

产品生产关键要求：
产品需要气密性测试在0.4MPa气压下1分钟不漏气
平面度要求0.1mm

针对技术难点采取的措施:
加工中心机加保证

针对技术难点采取的措施-图片:

铸件尺寸(单位:mm): 909.23*510.00*181.33

压铸机品牌： 宇部3550T

模具生产商：
宁波大榭开发区天正模具有限公司

铸件使用场合、工作条件：
汽车结构件

产品技术难点说明:
右图画圈位置，产品厚达，但是对于整个产品装配来说受力
很大，产品内部容易疏松，缩裂。

产品技术难点-图片:

铸件重量(单位:kg)：5.72

合金品牌及牌号: AE44

产品典型特点：
全球首款镁合金副车架，产品T6处理。

产品生产关键要求：
产品做T6处理。

针对技术难点采取的措施:
因为产品需要做T6，本采用高真空设计，设计要求50 MPa.
1， 采用抽高真空压铸，提高产品致密度，
2， 优化浇口，浇口门对冲此区域，通过模流该区域不能用两股进料融合缺陷导致得产品风险，
3， 真空抽气过程中，不得收其它位置得抽真空影响

针对技术难点采取的措施-图片:
